  • HSK/CR E型烧结刀柄（常用型）

  • HSK/CR E型烧结刀柄（常用型）

    ■常用型：RA
    ■回转精度＜0.003，在夹持直径4D处测得
    ■动平衡：G2.5  36000rpm

    • 0.00
      0.00
    • 型号：
商品描述

■常用型：RA
■回转精度＜0.003，在夹持直径4D处测得
■动平衡：G2.5  36000rpm



HSK/CR E型烧结刀柄

核心性能

1.回转精度:≤0.003mm

2.锥度标准:1:10 空心短锥

3.动平衡等级:G2.5 @ 36,000rpm

4.可选配置:内冷系统、动平衡调节孔


tips

■搭配热缩机使用

■使用时确认机床主轴接口与刀柄相匹配

■注意清洁与保养及时涂抹防锈油，妥善存放


产品特点

全精加工表面，质量可靠

热缩夹持技术

E型无传动键槽，依靠摩檫力传扭，适合超高转速、轻切削加工

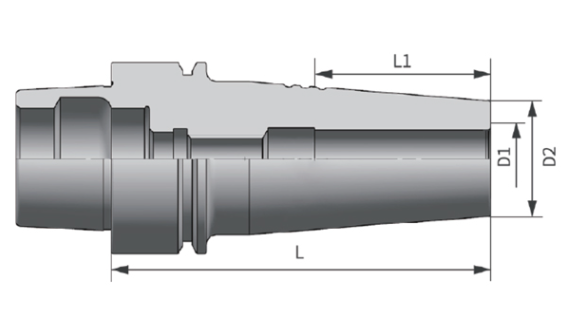

规格
Spec.		   D
   [mm		D1
[mm]		D2
[mm		h
[mm]		L
[mm]		   L1
   [mm]		L2
[mm]		   L3
   [mm]
HSK32E-CR6-50RA   6 21 32 7.5 50    30 36    26
-CR8-60RA   8 21 34 6.5 60    40 36    26
-CR10-60RA   10 24 34 7 60    40 42    32
-CR12-70RA   12 24 34 6 70    50 47    37






规格
Spec.		   D
   [mm]		D1
[mm]		D2
[mm]		h
[mm]		L
[mm]		   L1
   [mm]		L2
[mm]		   L3
   [mm]
HSK40E-CR6-60RA   6 21 27 7.5 60    40 36    26
-CR6-80RA   6 21 27 7.5 80    60 36    26
-CR8-60RA   8 21 27 6.5 60    40 36    26
-CR8-80RA   8 21 27 6.5 80    60 36    26

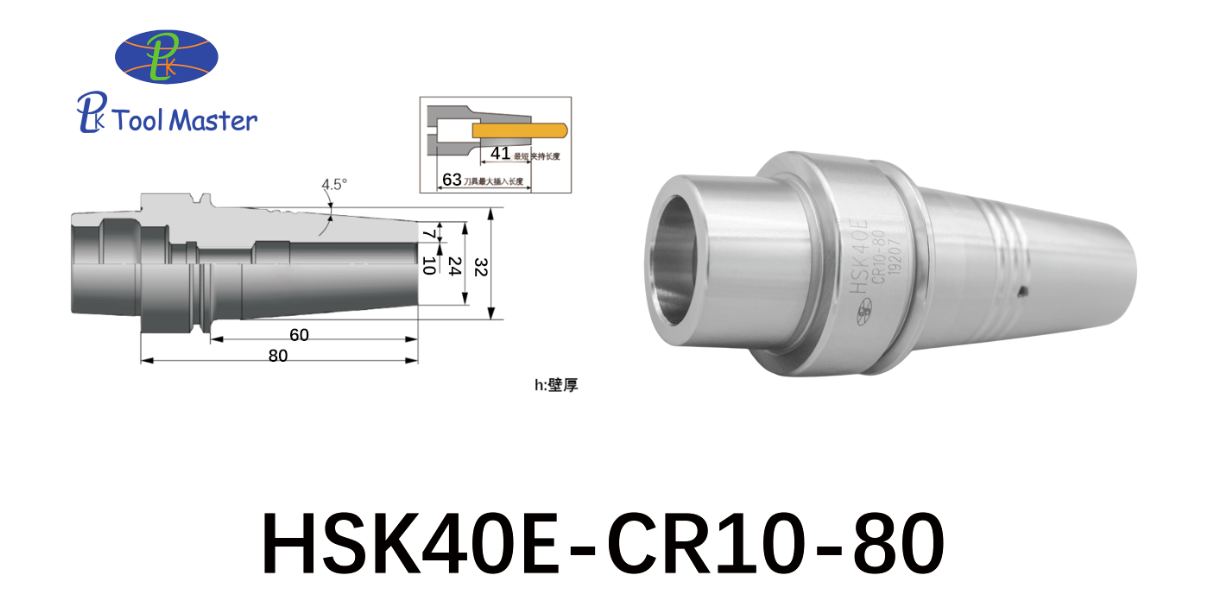

-CR10-60RA   10 24 32 7 60    40 42    32
-CR10-80RA   10 24 32 7 80    60 42    32

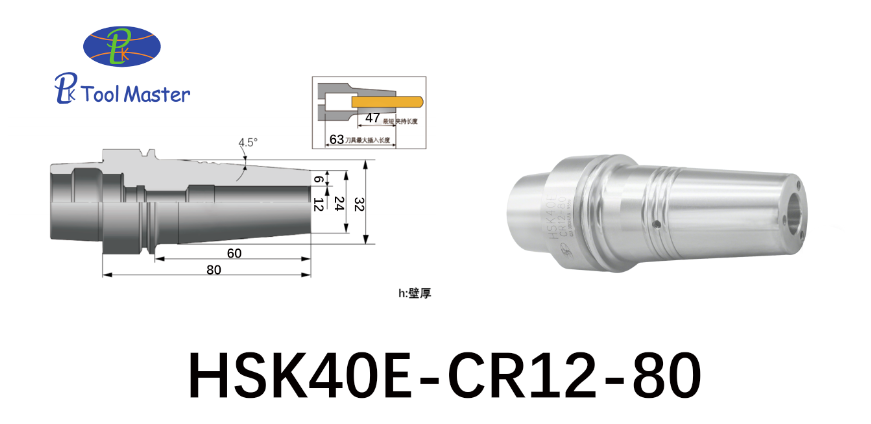

-CR12-60RA   12 24 32 6 60    40 47    37
-CR12-90RA   12 24 32 6 90    70 47    37
-CR14-60RA   14 27 34 6.5 60    40 47    37
-CR14-90RA   14 27 34 6.5 90    70 47    37
-CR16-90RA   16 27 34 5.5 90    70 50    40


规格
Spec.		   D
   [mm]		D1
[mm]		D2
[mm]		h
[mm]		L
[mm]		   L1
   [mm]		L2
[mm]		   L3
   [mm]
HSK50E-CR6-80RA   6 21 27 7.5 80    54 36    26
-CR8-80RA   8 21 27 6.5 80    54 36    26
-CR10-80RA   10 24 32 7 80    54 42    32
-CR10-130RA   10 24 32 7 130    104 42    32
-CR12-80RA   12 24 32 6 80    54 47    37
-CR12-90RA   12 24 32 6 90    64 47    37
-CR14-90RA   14 27 34 6.5 90    64 47    37
-CR14-130RA   14 27 34 6.5 130    104 47    37
-CR16-95RA   16 27 34 5.5 95    69 50    40


      规格
   Spec.		D
[mm]		   D1
   [mm]		   D2
   [mm]		h
[mm]		L
[mm]		   L1
   [mm]		L2
[mm]		L3
[mm]
HSK63F-CR6-90RA6    21    22 7.5 90    64 36 26
-CR8-90RA8    21    22 6.5 90    64 36 26
-CR10-90RA10    24    27 7 90    64 42 32
-CR12-90RA12    24    27 6 90    64 47 37
-CR16-90RA16    27    32 6.5 90    64 50 40
-CR18-90RA18    33    32 7.5 90    64 50 40
-CR20-90RA20    33    34 6.5 90    64 52 42
-CR25-90RA25    44    34 9.5 90    64 58 48
