  • BT/CR 烧结式热胀刀柄（端面出水型）

  • BT/CR 烧结式热胀刀柄（端面出水型）

    ■端面出水型：RB
    ■回转精度＜0.003，在夹持直径4D处测得
    ■动平衡：G2.5  36000rpm



    • 0.00
      0.00
    • 型号：
商品描述

■端面出水型：RB
■回转精度＜0.003，在夹持直径4D处测得
■动平衡：G2.5  36000rpm



● 产品简介

1.端面出水型：RB

2.动平衡：G2.5 36000rpm

3.回转精度＜0.003在夹持直径处测得

● 产品特点

1.热胀冷缩原理装刀，精度和夹持力比夹头类加长杆更优

2.无螺帽无筒夹设计，前端直径可做到最小化，能有效的防止加工干涉

3.端面出水孔有利于冷却刀具，提高刀具使用寿命

4.特殊材料工艺加工处理，使用寿命更长

数控热缩刀杆 精密烧结式刀杆 高精度热胀式刀柄 端面出水刀柄

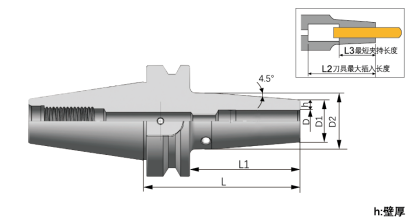

规格
Spec.		D
[mm]		   D1
   [mm]		D2
[mm]		h
[mm]		L
[mm]		L1
[mm]		   L2
   [mm]		   L3
   [mm]
  BT30  -CR6-80RA6    21 27 7.5 80 58    36    26
  -CR6-105RA6    21 27 7.5 105 83    36    26
  -CR6-135RA6    21 27 7.5 135 113    36    26
  -CR6-180RA6    21 27 7.5 180 158    36    26
  -CR6-210RA6    21 27 7.5 210 188    36    26
-CR8-80RA8    21 27 6.5 80 58    50    26
-CR8-105RA8    21 27 6.5 105 83    50    26
-CR8-135RA8    21 27 6.5 135 113    50    26
-CR8-160RA8    21 27 6.5 160 138    50    26
-CR10-80RA10    24 32 7 80 58    50    32
-CR10-105RA10    24 32 7 105 83    50    32
-CR10-135RA10    24 32 7 135 113    50    32
-CR10-160RA10    24 32 7 160 138    50    32
-CR12-80RA12    24 32 6 80 58    70    37
-CR12-105RA12    24 32 6 105 83    70    37
-CR12-135RA12    24 32 6 135 113    70    37
-CR14-80RB14    27 34 6.5 80 58    70    37
-CR14-105RB14    27 34 6.5 105 83    70    37
-CR14-135RB14    27 34 6.5 135 113    70    37
-CR16-80RB16    27 34 5.5 80 58    80    40
-CR16-105RB16    27 34 5.5 105 83    80    40
-CR16-135RB16    27 34 5.5 135 113    80    40
-CR18-80RB18    33 42 7.5 80 58    80    40
-CR18-105RB18    33 42 7.5 105 83    80    40
-CR18-135RB18    33 42 7.5 135 113    80    40
-CR20-80RB20    33 42 6.5 80 58    100    42
-CR20-105RB20    33 42 6.5 105 83    100    42
-CR20-135RB20    33 42 6.5 135 113    100    42




   规格
   Spec.		D
[mm]		   D1
   [mm]		   D 2
   [mm]		h
[mm]		L
[mm]		L1
[mm]		   L2
   [mm]		L3
[mm]
BT40-CR6-90RB6    21    27 7.5 90 63    36 26
-CR6-130RB6    21    27 7.5 130 103    36 26
-CR6-160RB6    21    27 7.5 160 133    36 26
-CR8-90RB8    21    27 6.5 90 63    50 26
-CR8-130RB8    21    27 6.5 130 103    50 26
-CR8-160RB8    21    27 6.5 160 133    50 26
-CR9-90RB9    21    27 6 90 63    50 26
-CR10-90RB10    24    32 7 90 63    50 32
-CR10-130RB10    24    32 7 130 103    50 33
-CR10-160RB10    24    32 7 160 133    50 32
-CR12-90RB12    24    32 6 90 63    70 37
-CR12-130RB12    24    32 6 130 103    70 37
-CR12-160RB12    24    32 6 160 133    70 37
-CR13-90RB13    24    32 5.5 90 43    70 37
-CR14-90RB14    27    34 6.5 90 63    70 37
-CR14-130RB14    27    34 6.5 130 103    70 37
-CR14-160RB14    27    34 6.5 160 133    70 37
-CR16-90RB16    27    34 5.5 90 63    80 40
-CR16-130RB16    27    34 5.5 130 103    80 40
-CR16-160RB16    27    34 5.5 160 133    80 40
-CR18-90RB18    33    42 7.5 90 63    80 40
-CR18-130RB18    33    42 7.5 130 103    80 40
CR18-160RB18    33    42 7.5 160 133    80 40
-CR20-90RB20    33    42 6.5 90 63    86 42
-CR20-130RB20    33    42 6.5 130 103    100 42
-CR20-160RB20    33    42 6.5 160 133    100 42
-CR25-90RB25    44    53 9.5 90 63    96 48
-CR25-130RB25    44    53 9.5 130 103    100 48
-CR25-160RB25    44    53 9.5 160 132    100 48
