烧结式直柄热胀刀柄细长型深腔加工专用薄壁避空

名称描述内容

烧结式直柄热胀刀柄（细长型）

1.常用型：SA
2.头部直径小，超长避空，深腔加工效果好
3.加工范围广，适用于开粗、精加工、镗孔、深加工等，降低加工成本，提高效率
4.无需夹头，加持力大，快速装夹，重复装夹精度不变
5.整体动平衡G2.5 30000rpm，提高转速，实现高进给
- 0.00

  0.00
- 型号：

商品描述

1.常用型：SA
2.头部直径小，超长避空，深腔加工效果好
3.加工范围广，适用于开粗、精加工、镗孔、深加工等，降低加工成本，提高效率
4.无需夹头，加持力大，快速装夹，重复装夹精度不变
5.整体动平衡G2.5 30000rpm，提高转速，实现高进给

烧结式直柄热胀刀柄（细长型）

核心性能

1.本体精度： ≤0.002mm

2.材质：H13，抗拉强度 1200+ N/mm²

3.硬度：热处理 HRC 56–62

4.重复装夹次数 1000 次以上

tips

■必须用专用电磁感应热缩机，严禁火焰加热，防止杆体变形

■装夹前清洁杆孔与刀具柄部，无油污、铁屑

■长期不用时涂防锈油；避免磕碰杆端与内孔，影响跳动精度

■重复装夹超次数后，检测精度，必要时更换。

产品特点

头部直径小，超长避空，深腔加工效果好

加工范围广，适用于开粗、精加工、镗孔、深加工等，降低加工成本，提高效率

无需夹头，加持力大，快速装夹，重复装夹精度不变

整体动平衡G2.5 30000rpm，提高转速，实现高进给

同心度高，加工效果好，延长刀具寿命，使用更简单，操作更容易

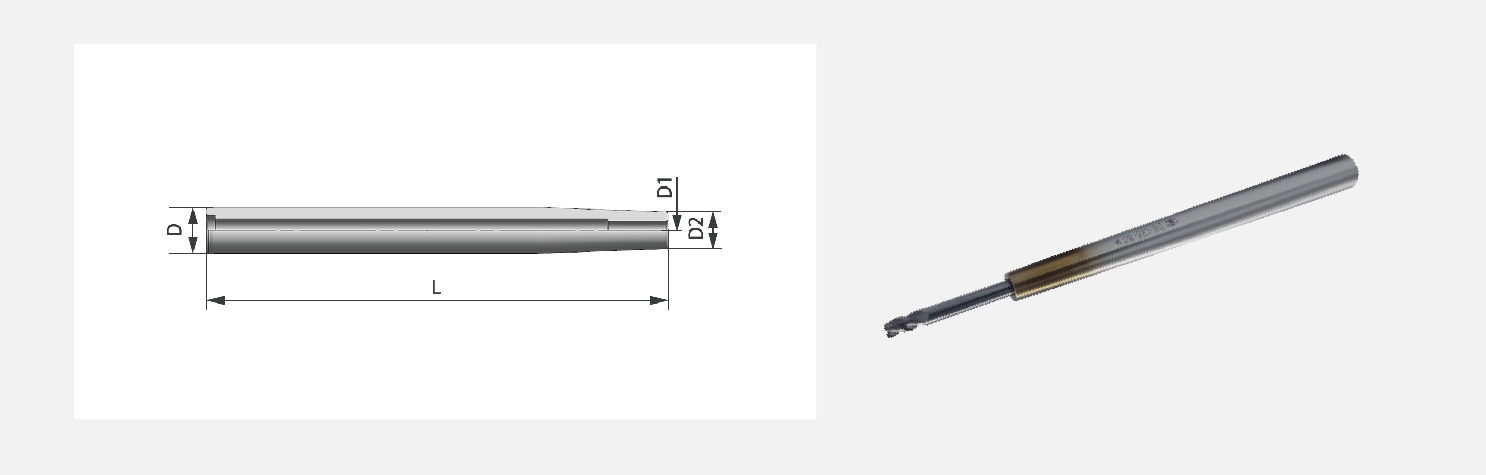

规格 Spec.	D [mm]	D1 [mm]	D2 [mm]	L [mm]
ST8	-CR4-150SA	8	4	8	150

规格

Spec.

D

[mm]

D1

[mm]

D2

[mm]

L

[mm]

ST8

-CR4-150SA

8

4

8

150

规格 Spec.		D [mm]	D1 [mm]	D2 [mm]	L [mm]

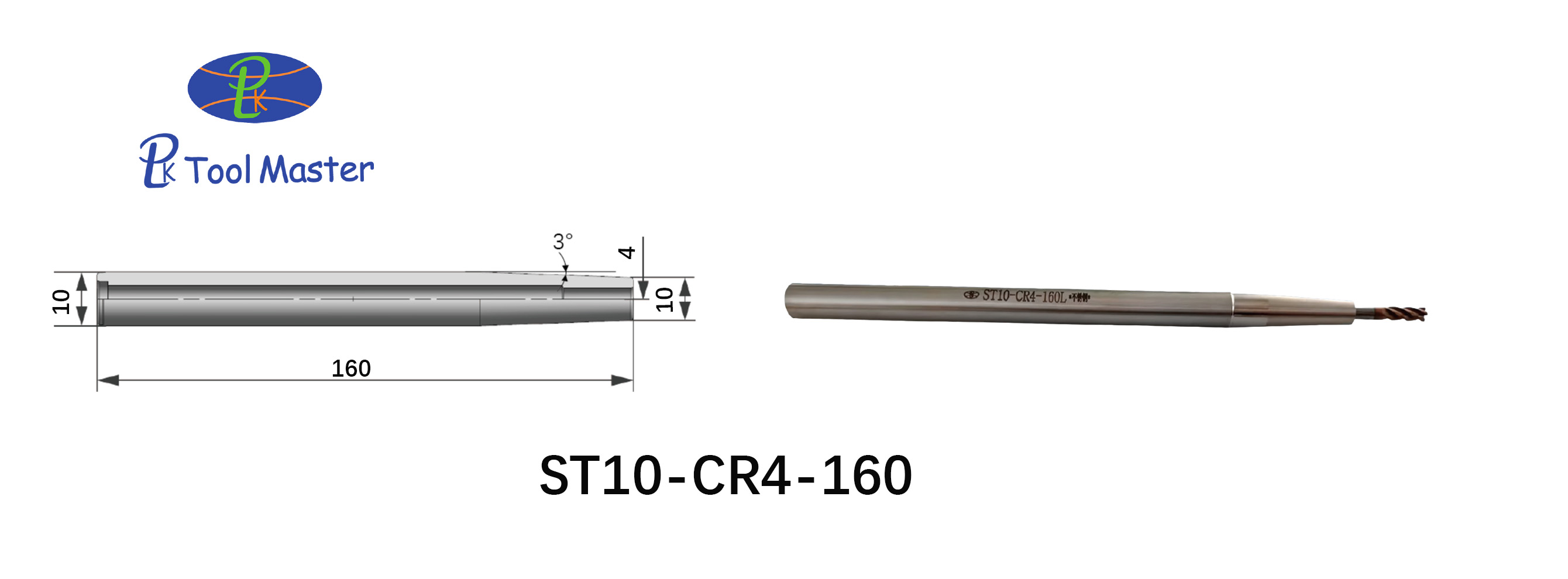

ST10	-CR3-100SA	10	3	7	100
	-CR4-100SA	10	4	10	100
	-CR4-160SA	10	4	10	160
	-CR6-100SA	10	6	10	100
	-CR6-160SA	10	6	10	160

规格 Spec.		D [mm]	D1 [mm]	D2 [mm]	L [mm]
ST12	-CR4-120SA	12	4	11	120
	-CR4-120SA	12	4	11	150
	-CR6-120SA	12	6	12	120
	-CR6-120SA	12	6	12	150

规格 Spec.		D [mm]	D1 [mm]	D2 [mm]	L [mm]
ST16	-CR3-160SA	16	3	7	160
	-CR3-180SA	16	3	7	180
	-CR4-160SA	16	4	11	160
	-CR4-180SA	16	4	11	180
	-CR4-300SA	16	4	11	300
	-CR6-120SA	16	6	12	120
	-CR6-160SA	16	6	12	160
	-CR6-180SA	16	6	12	180
	-CR10-200SA	16	10	16	200
	-CR10-250SA	16	10	16	250

规格 Spec.	D [mm]	D1 [mm]	D2 [mm]	L [mm]
ST20	-CR6-150SA	20	6	12	150
-CR8-150SA	20	8	14	150
-CR8-200SA	20	8	14	200

规格

Spec.

D

[mm]

D1

[mm]

D2

[mm]

L

[mm]

ST20

-CR6-150SA

20

6

12

150

-CR8-150SA

20

8

14

150

-CR8-200SA

20

8

14

200

规格 Spec.		D [mm]	D1 [mm]	D2 [mm]	L [mm]
ST25	-CR10-200SA	25	10	16	200
	-CR10-220SA	25	10	16	220
	-CR12-400SA	25	12	24	400
	-CR20-330SA	32	20	32	330
