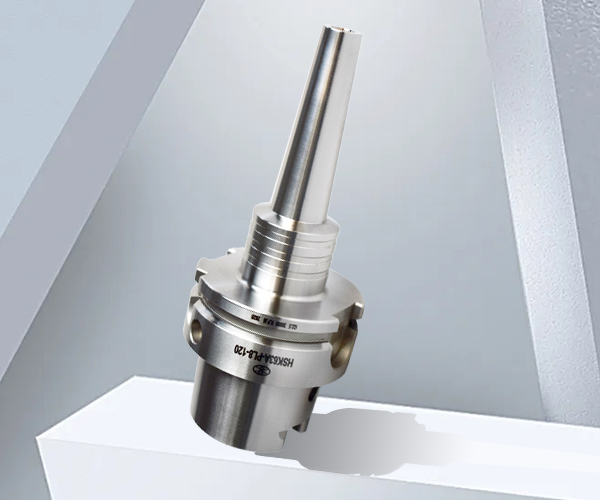

HSK系列 不锈钢热缩刀柄（一体式3°）
■回转精度≤0.003，在夹持直径D4处测得
■适合深腔直壁加工-
0.000.00
- 型号：
-
-
商品描述
■回转精度≤0.003，在夹持直径D4处测得
■适合深腔直壁加工
| HSK系列 不锈钢热缩刀柄（一体式3°） |
核心性能 1.本体精度：≤0.003 mm（3μm）。 2.重复定位精度：≤0.003 mm。 3.动平衡：G2.5（36,000 rpm）。 4.夹持扭矩：为同规格 ER 夹头的2 倍以上。 5.热装寿命：≥2,000 次热装 / 拆卸，精度稳定。 |
tips ■搭配热缩机使用 ■使用时确认机床主轴接口与刀柄相匹配 ■注意清洁与保养及时涂抹防锈油，妥善存放 |
产品特点 低温安全热装 极致细长与低干涉 超高精度与刚性 使用寿命长，稳定性高 通用性强 |

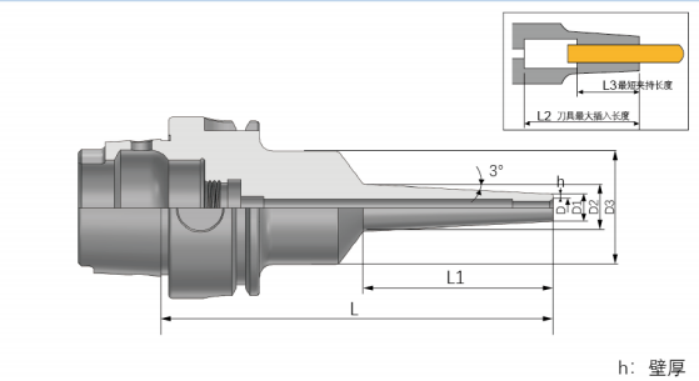

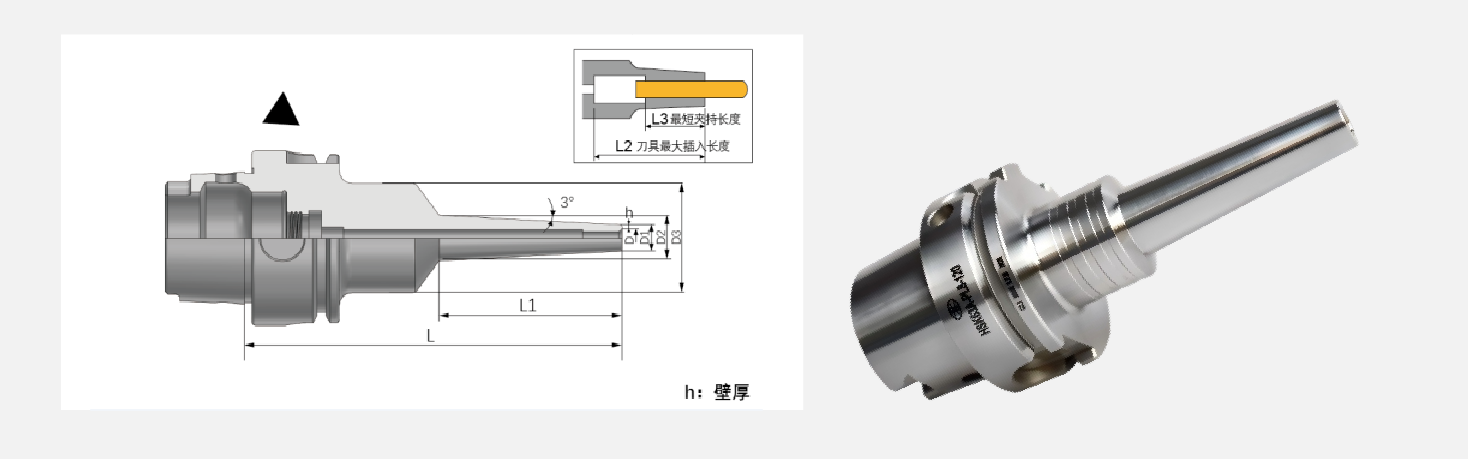

规格 Spec. | D [mm] | D1 [mm] | D2 [mm] | D3 [mm] | h [mm] | L [mm] | L1 [mm] | L2 [mm] | L3 [mm] | |
| HSK40A | -SLSA4-60-M22 | 4 | 7 | 9 | 20 | 1.5 | 60 | 22 | 44 | 12 |
| -SLSA6-80-M42 | 6 | 9 | 13 | 25 | 1.5 | 80 | 42 | 64 | 18 | |
| -SLSA8-60-M22 | 8 | 11 | 13 | 25 | 1.5 | 60 | 22 | 44 | 24 | |
| -SLSA8-80-M42 | 8 | 11 | 15 | 25 | 1.5 | 80 | 42 | 64 | 24 | |
| -SLSA10-60-M22 | 10 | 13 | 15 | 25 | 1.5 | 60 | 22 | 44 | 30 | |
| -SLSA10-80-M42 | 10 | 13 | 17 | 25 | 1.5 | 80 | 42 | 64 | 30 | |
| -SLSA12-60-M22 | 12 | 15 | 17 | 25 | 1.5 | 60 | 22 | 44 | 30 | |
| -SLSA12-90-M42 | 12 | 15 | 19 | 32 | 1.5 | 90 | 42 | 68 | 30 | |
规格 Spec. | D [mm] | D1 [mm] | D2 [mm] | D3 [mm] | h [mm] | L [mm] | L1 [mm] | L2 [mm] | L3 [mm] | |
| HSK50A | -SLSA4-95-M42 | 4 | 7 | 11 | 25 | 1.5 | 95 | 42 | 71 | 12 |
| -SLSA6-95-M42 | 6 | 9 | 13 | 25 | 1.5 | 95 | 42 | 71 | 18 | |
D
规格 Spec. | D [mm] | D1 [mm] | D2 [mm] | D3 [mm] | h [mm] | L [mm] | L1 [mm] | L2 [mm] | L3 [mm] | |
| HSK63A | -SLSA4-95 M42 | 4 | 7 | 11 | 25 | 1.5 | 95 | 42 | 70 | 12 |
| -SLSA4-120 M67 | 4 | 7 | 14 | 25 | 1.5 | 120 | 67 | 95 | 12 | |
| -SLSA6-95 M42 | 6 | 9 | 16 | 25 | 1.5 | 95 | 67 | 125 | 18 | |
| -SLSA6-150 M67 | 6 | 9 | 16 | 25 | 1.5 | 120 | 67 | 125 | 18 | |
| -SLSA8-95 M42 | 8 | 11 | 15 | 25 | 1.5 | 95 | 42 | 70 | 24 | |

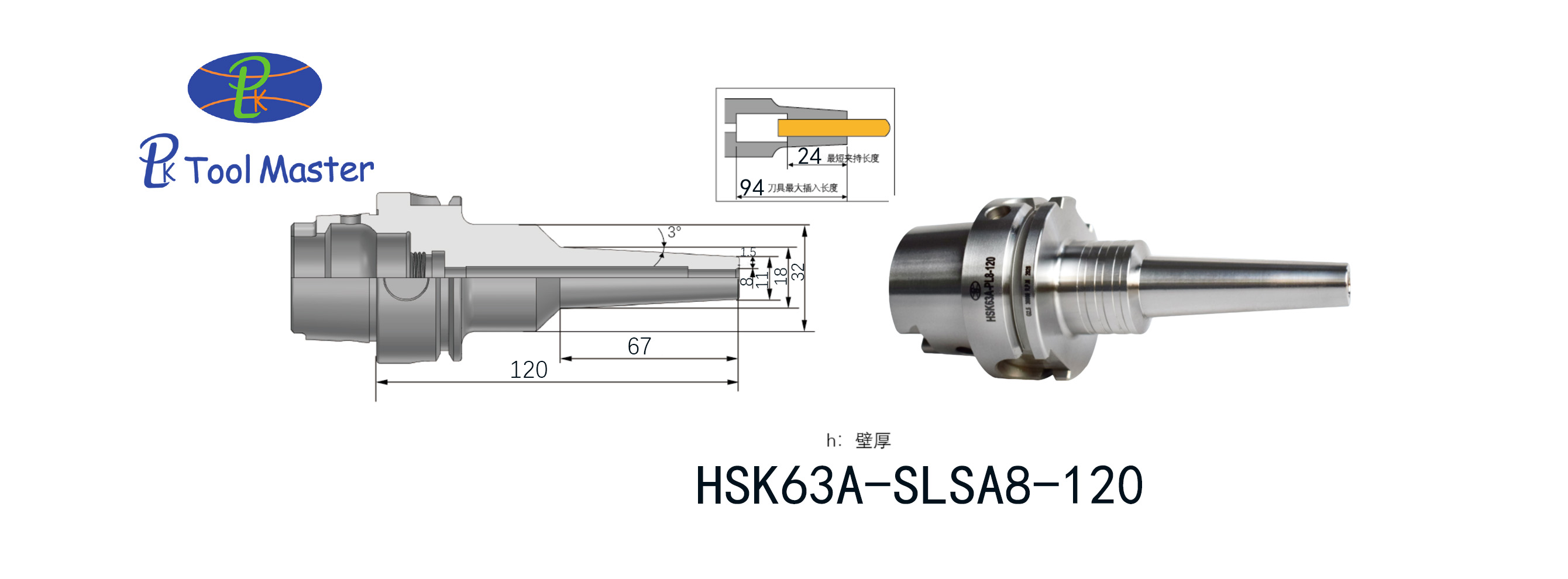

| -SLSA8-120 M67 | 8 | 11 | 18 | 32 | 1.5 | 120 | 67 | 94 | 24 | |
| -SLSA10-95 M42 | 10 | 13 | 17 | 25 | 1.5 | 95 | 42 | 70 | 30 | |
| -SLSA10-120 M67 | 10 | 13 | 20 | 32 | 1.5 | 120 | 67 | 94 | 30 | |
| -SLSA12-95 M42 | 12 | 15 | 19 | 32 | 1.5 | 95 | 42 | 69 | 30 | |
| -SLSA12-120 M67 | 12 | 15 | 22 | 32 | 1.5 | 120 | 67 | 94 | 30 | |
规格 Spec. | D [mm] | D1 [mm] | D2 [mm] | D3 [mm] | h [mm] | L [mm] | L1 [mm] | L2 [mm] | L3 [mm] | |
|---|---|---|---|---|---|---|---|---|---|---|
| HSK40E | -SLRA4-50 M22 | 4 | 10 | 12 | 20 | 3 | 50 | 22 | 42 | 12 |
| -SLRA6-50 M22 | 6 | 12 | 14 | 26 | 3 | 50 | 22 | 39 | 18 | |
| -SLRA8-50 M22 | 8 | 14 | 16 | 26 | 3 | 50 | 22 | 39 | 20 | |
| -SLRA8-85 M22 | 8 | 14 | 18 | 25 | 3 | 85 | 42 | 69 | 24 | |
| -SLRA10-50 M22 | 10 | 16 | 18 | 26 | 3 | 50 | 22 | 44 | 25 | |
| -SLRA10-85 M22 | 10 | 16 | 20 | 25 | 3 | 85 | 42 | 64 | 30 | |
| -SLRA12-85 M22 | 12 | 20 | 24 | 32 | 4 | 85 | 42 | 74 | 30 | |
产品展示
