BT40/CR RA常用型烧结刀柄

首页 >> BT/CR 烧结式热缩刀柄（常用型）

名称描述内容

BT/CR 烧结式热缩刀柄（常用型）

■常用型：RA
■回转精度＜0.003，在夹持直径4D处测得
■动平衡：G2.5 36000rpm
- 0.00

  0.00
- 型号：

商品描述

■常用型：RA
■回转精度＜0.003，在夹持直径4D处测得
■动平衡：G2.5 36000rpm

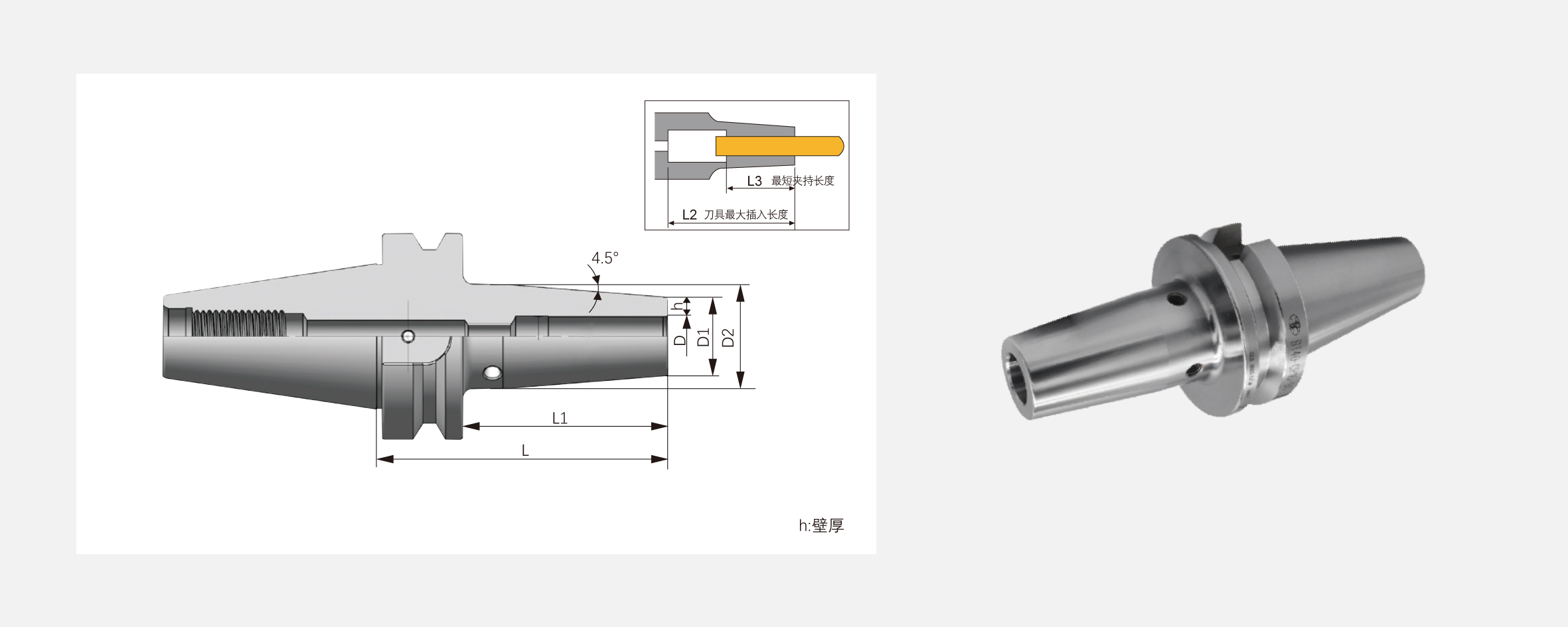

BT/CR烧结式热缩刀柄

核心性能

1.回转精度:≤0.003mm

2.锥度标准:7:24 (DIN 69882)

3.动平衡等级:G2.5 @ 36,000rpm

4.硬度:56-58 HRC

5.可选配置:内冷系统、动平衡调节孔

tips

■搭配热缩机使用

■注意清洁与保养及时涂抹防锈油，妥善存放

■使用时确认机床主轴接口与刀柄相匹配

产品特点

全精加工表面，质量可靠

热缩夹持技术，跳动误差降低40%

高夹持力的夹持孔提供超大扭矩

一体式设计，防止加工干涉，

有效提升加工质量,延长刀具使用寿命

特殊材料工艺加工处理，使用寿命更长

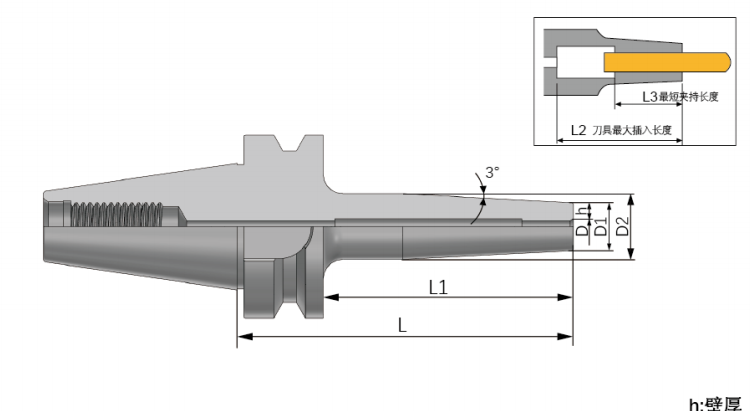

规格 Spec.		D [mm]	D1 [mm]	D2 [mm]	h [mm]	L [mm]	L1 [mm]	L2 [mm]	L3 [mm]

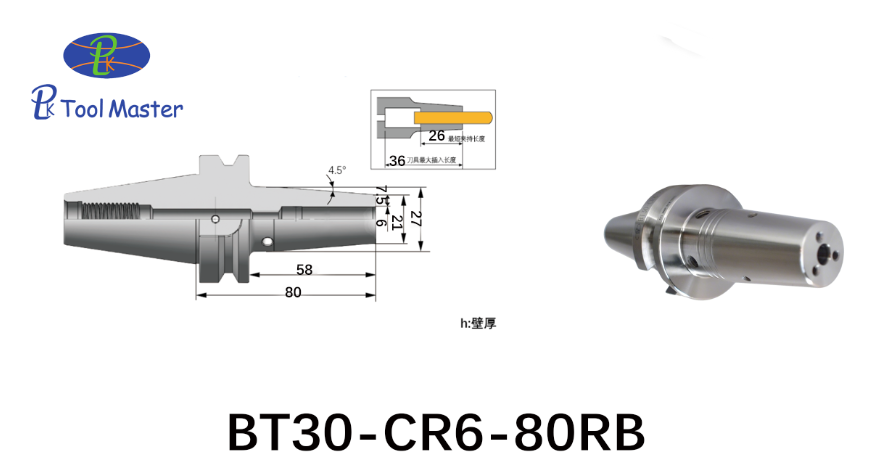

BT30	-CR6-80RA	6	21	27	7.5	80	58	36	26
	-CR6-105RA	6	21	27	7.5	105	83	36	26
	-CR6-135RA	6	21	27	7.5	135	113	36	26
	-CR6-180RA	6	21	27	7.5	180	158	36	26
	-CR6-210RA	6	21	27	7.5	210	188	36	26
	-CR8-80RA	8	21	27	6.5	80	58	50	26
	-CR8-105RA	8	21	27	6.5	105	83	50	26
	-CR8-135RA	8	21	27	6.5	135	113	50	26
	-CR8-160RA	8	21	27	6.5	160	138	50	26
	-CR10-80RA	10	24	32	7	80	58	50	32

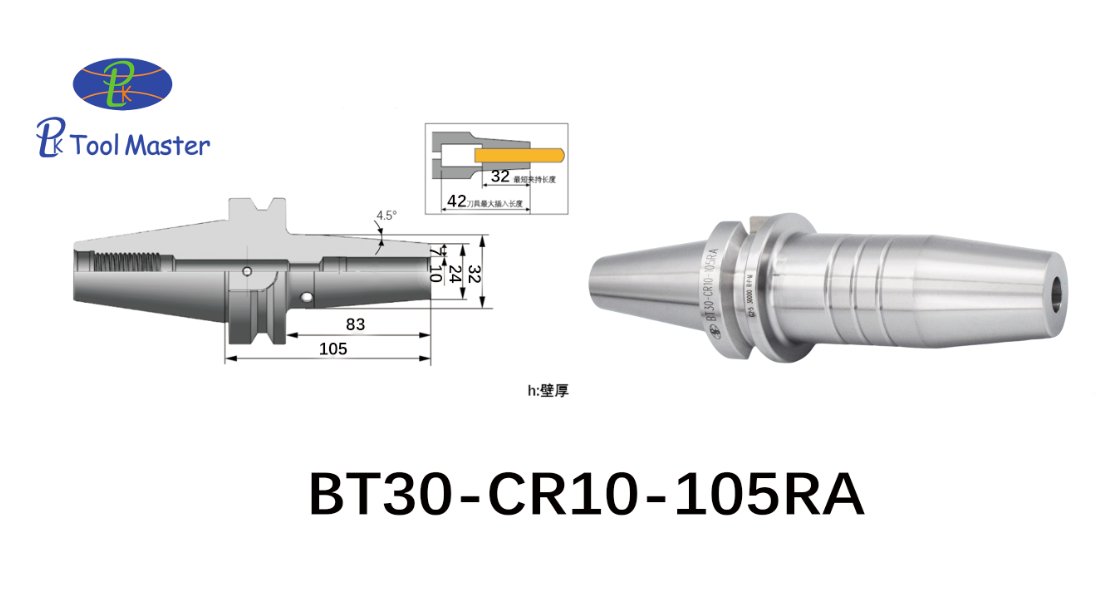

	-CR10-105RA	10	24	32	7	105	83	50	32
	-CR10-135RA	10	24	32	7	135	113	50	32
	-CR10-160RA	10	24	32	7	160	138	50	32
	-CR12-80RA	12	24	32	6	80	58	70	37
	-CR12-105RA	12	24	32	6	105	83	70	37
	-CR12-135RA	12	24	32	6	135	113	70	37
	-CR14-80RA	14	27	34	6.5	80	58	70	37
	-CR14-105RA	14	27	34	6.5	105	83	70	37
	-CR14-135RA	14	27	34	6.5	135	113	70	37
	-CR16-80RA	16	27	34	5.5	80	58	80	40
	-CR16-105RA	16	27	34	5.5	105	83	80	40
	-CR16-135RA	16	27	34	5.5	135	113	80	40
	-CR18-80RA	18	33	42	7.5	80	58	80	40
	-CR18-105RA	18	33	42	7.5	105	83	80	40
	-CR18-135RA	18	33	42	7.5	135	113	80	40
	-CR20-80RA	20	33	42	6.5	80	58	100	42
	-CR20-105RA	20	33	42	6.5	105	83	100	42
	-CR20-135RA	20	33	42	6.5	135	113	100	42

规格 Spec.		D [mm]	D1 [mm]	D 2 [mm]	h [mm]	L [mm]	L1 [mm]	L2 [mm]	L3 [mm]
BT40	-CR6-90RA	6	21	27	7.5	90	63	36	26
	-CR6-130RA	6	21	27	7.5	130	103	36	26
	-CR6-160RA	6	21	27	7.5	160	133	36	26
	-CR8-90RA	8	21	27	6.5	90	63	50	26
	-CR8-130RA	8	21	27	6.5	130	103	50	26
	-CR8-160RA	8	21	27	6.5	160	133	50	26
	-CR9-90RA	9	21	27	6	90	63	50	26
	-CR10-90RA	10	24	32	7	90	63	50	32
	-CR10-130RA	10	24	32	7	130	103	50	33
	-CR10-160RA	10	24	32	7	160	133	50	32
	-CR12-90RA	12	24	32	6	90	63	70	37
	-CR12-130RA	12	24	32	6	130	103	70	37
	-CR12-160RA	12	24	32	6	160	133	70	37
	-CR13-90RA	13	24	32	5.5	90	43	70	37
	-CR14-90RA	14	27	34	6.5	90	63	70	37
	-CR14-130RA	14	27	34	6.5	130	103	70	37
	-CR14-160RA	14	27	34	6.5	160	133	70	37
	-CR16-90RA	16	27	34	5.5	90	63	80	40
	-CR16-130RA	16	27	34	5.5	130	103	80	40
	-CR16-160RA	16	27	34	5.5	160	133	80	40
	-CR18-90RA	18	33	42	7.5	90	63	80	40
	-CR18-130RA	18	33	42	7.5	130	103	80	40
	CR18-160RA	18	33	42	7.5	160	133	80	40
	-CR20-90RA	20	33	42	6.5	90	63	86	42
	-CR20-130RA	20	33	42	6.5	130	103	100	42
	-CR20-160RA	20	33	42	6.5	160	133	100	42
	-CR25-90RA	25	44	53	9.5	90	63	96	48
	-CR25-130RA	25	44	53	9.5	130	103	100	48
	-CR25-160RA	25	44	53	9.5	160	132	100	48

规格 Spec.		D [mm]	D1 [mm]	D2 [mm]	h [mm]	L [mm]	L1 [mm]	L2 [mm]	L3 [mm]
BT50	-CR6-100RA	6	21	27	7.5	100	62	36	26
	-CR6-130RA	6	21	27	7.5	130	82	36	26
	-CR8-100RA	8	21	27	6.5	100	62	50	26
	-CR8-130RA	8	21	27	6.5	130	92	50	26
	-CR10-100RA	10	24	32	7	100	62	50	32
	-CR10-130RA	10	24	32	7	130	92	50	32
	-CR12-100RA	12	24	32	6	100	62	70	37
	-CR12-130RA	12	24	32	6	130	92	70	37
	-CR14-100RA	14	27	34	6.5	100	62	70	37
	-CR14-130RA	14	27	34	6.5	130	92	70	37
	-CR16-100RA	16	27	34	5.5	100	62	80	40
	-CR16-130RA	16	27	34	5.5	130	92	80	40
	-CR18-100RA	18	33	42	7.5	100	62	80	40
	-CR18-130RA	18	33	42	7.5	130	92	80	40
	-CR20-100RA	20	33	42	6.5	100	62	100	42
	-CR20-130RA	20	33	42	6.5	130	92	100	42
	-CR25-100RA	25	44	53	9.5	100	62	110	48
	-CR25-130RA	25	44	53	9.5	130	92	110	48
	-CR32-100RA	32	44	53	6	100	62	120	52
	-CR32-130RA	32	44	53	6	130	92	120	52
