BT/HY液压刀柄

首页 >> BT/HY 液压刀柄

名称描述内容

BT/HY 液压刀柄

■可以配合筒夹夹持，实现更灵活的夹持范围
■回转精度＜0.003，在夹持直径4D处测得
■可以自动换刀
- 0.00

  0.00
- 型号：

商品描述

■可以配合筒夹夹持，实现更灵活的夹持范围
■回转精度＜0.003，在夹持直径4D处测得
■可以自动换刀

可以配合筒夹夹持，实现更灵活的夹持范围
回转精度＜0.003，在2.5×D处测得
用于自动换刀

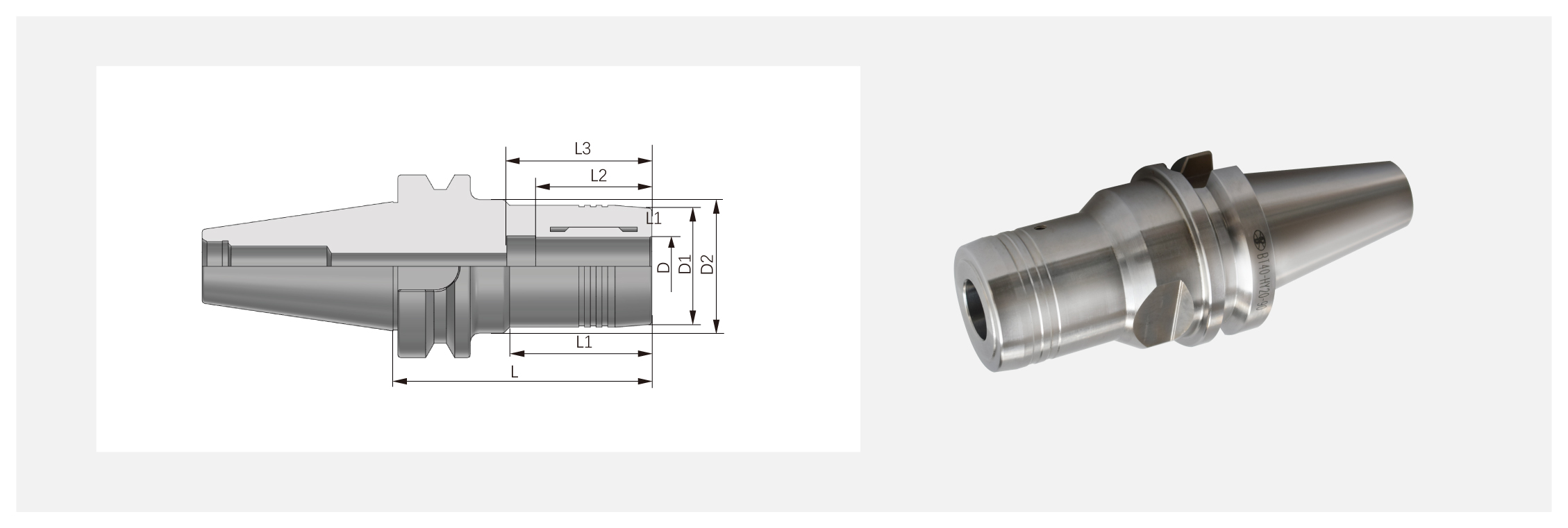

规格 Spec.		筒夹 [collet]	D [mm]	D1 [mm]	D2 [mm]	L [mm]	L1 [mm]	L2 [mm]	L3 [mm]
BT30	-HY3-60	--	3	24	46	60	20	18	27
	-HY3-90	--	3	24	46	90	45	18	49
	-HY4-65	--	4	25	46	65	25	24	29
	-HY4-90	--	4	25	46	90	45	24	49
	-HY6-75	--	6	26	46	75	30	29	34
	-HY8-75	--	8	28	46	75	30	29	34
	-HY9-90	--	9	30	46	90	46	40	55
	-HY10-90	--	10	30	46	90	46	40	55
	-HY12-90	HY12(3-8)	12	32	46	90	46	40	55

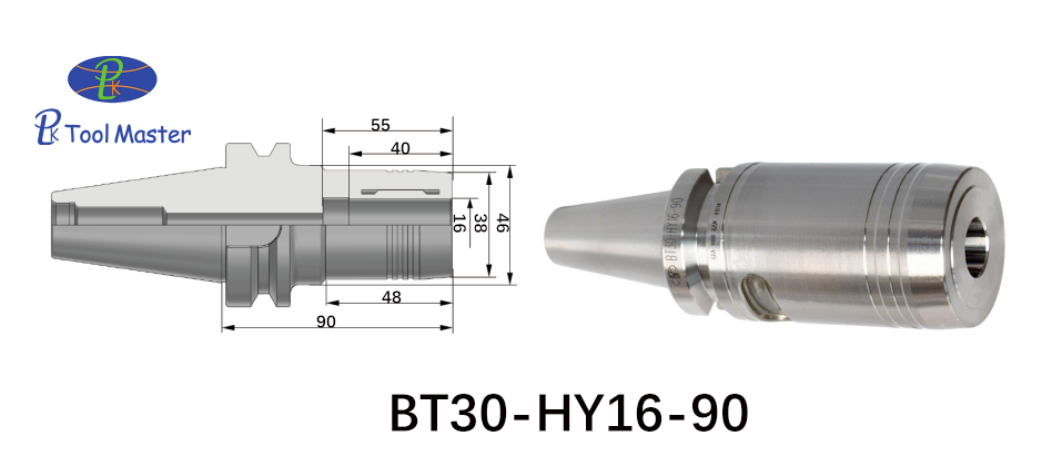

	- HY16-90	HY16(3-12)	16	38	46	90	48	40	55
	-HY18-90	--	18	40	46	90	48	40	55

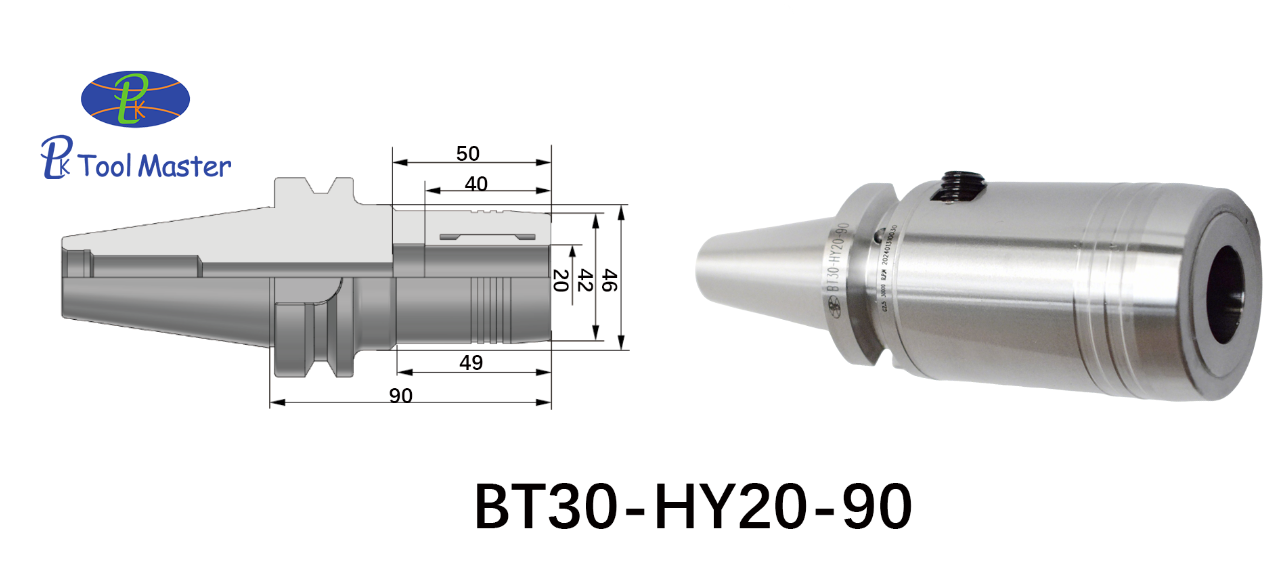

	-HY20-90	HY20(3-16)	20	42	46	90	49	40	50
	-HY20-120	HY20(3-16)	20	42	46	120	69	40	70

规格 Spec.		筒夹 [collet]	D [mm]	D1 [mm]	D2 [mm]	L [mm]	L1 [mm]	L2 [mm]	L3 [mm]
BT40	-HY3-65	--	3	24	46	65	20	18	27
	-HY3-90	--	3	24	46	90	45	18	49
	-HY4-70	--	4	25	46	70	25	24	29
	-HY4-90	--	4	25	46	90	45	24	49
	-HY6-75	--	6	26	46	75	30	29	34
	-HY6-105	--	6	26	46	105	41	29	45
	-HY8-75	--	8	28	46	75	30	29	34
	-HY8-105	--	8	28	46	105	41	29	45
	-HY9-90	--	9	30	52	90	44	40	50
	-HY10-90	--	10	30	52	90	44	40	50
	-HY10-120	--	10	30	52	120	64	40	70
	-HY12-90	HY12(3-8)	12	32	52	90	45	40	50
	-HY12-120	HY12(3-8)	12	32	52	120	65	40	70
	-HY16-90	HY16(3-12)	16	38	52	90	46	40	50
	-HY16-120	HY16(3-12)	16	38	52	120	66	40	70
	-HY18-90	--	18	40	52	90	48	40	50
	-HY18-120	--	18	40	52	90	68	40	60

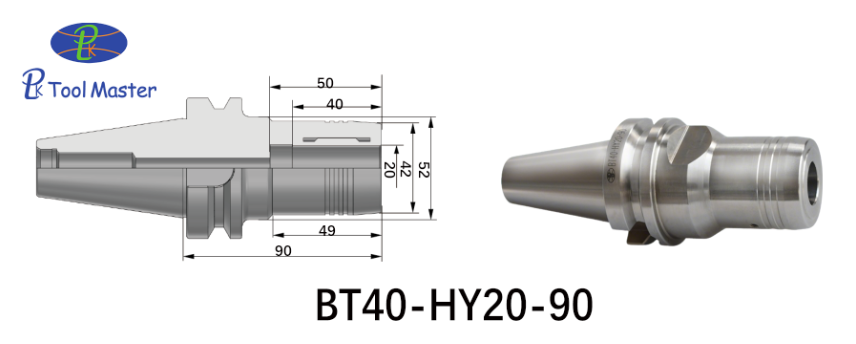

	-HY20-90	HY20(3-16)	20	42	52	120	49	40	70
	-HY20-120	HY20(3-16)	20	42	52	120	69	40	70
	-HY25-105	HY25(3-20)	25	52	62	105	59	50	60
	-HY25-135	HY25(3-20)	25	52	62	135	79	50	80
	-HY32-120	HY32(6-25)	32	62	62	120	93	65	75
	-HY32-150	HY32(6-25)	32	62	62	150	123	65	80

规格 Spec.		筒夹 [Icollet]	D [mm]	D1 [mm]	D 2 [mm]	L [mm]	L1 Imm]	L2 [mm]	L3 [mm]
BT50	-HY6-90	--	6	26	46	90	30	29	34
	-HY6-120	--	6	26	46	120	41	29	45
	-HY8-90	--	8	28	46	90	30	29	34
	-HY8-120	--	8	28	46	120	41	29	45
	-HY8-150	--	8	28	46	150	41	29	45
	-HY10-105	--	10	30	52	105	44	40	50
	-HY10-135	--	10	30	52	135	64	40	70
	-HY10-165	--	10	30	52	165	64	40	70
	-HY12-105	HY12(3-8)	12	32	52	105	45	40	50
	-HY12-135	HY12(3-8)	12	32	52	135	65	40	70
	-HY12-165	HY12(3-8)	12	32	52	165	65	40	70
	-HY16-105	HY16(3-12)	16	38	52	105	46	40	50
	-HY16-135	HY16(3-12)	16	38	52	135	66	40	70
	-HY16-165	HY16(3-12)	16	38	52	165	66	40	70
	-HY18-105	--	18	40	52	105	48	40	50
	-HY18-135	--	18	40	52	135	68	40	70
	-HY20-105	HY20(3-16)	20	42	52	105	49	40	50
	-HY20-135	HY20(3-16)	20	42	52	135	69	40	70
	-HY20-165	HY20(3-16)	20	42	52	165	69	40	70
	-HY25-120	HY25(3-20)	25	52	62	120	59	50	64
	-HY25-150	HY25(3-20)	25	52	62	150	79	50	80
	-HY25-165	HY25(3-20)	25	52	62	165	79	50	80
	-HY32-135	HY32(6-25)	32	62	62	135	97	65	75
	-HY32-165	HY32(6-25)	32	62	62	165	132	65	80
