ISO/ER 高精度刀杆
1.适用于钻孔、铣削、雕刻加工。
2.动平衡G2.5 30000rpm。-
0.000.00
- 型号：
-
-
1.适用于钻孔、铣削、雕刻加工。
2.动平衡G2.5 30000rpm。
| ISO/ER高精度刀柄 |
1.机床端为 ISO 标准锥度（7:24 锥度）无键槽或带键槽，适配对应主轴。 2.刀柄前端为 ER 夹头座，配ER 弹性筒夹（8° 锥角） + ER 锁紧螺母 3.夹持直径通常覆盖1–20mm（依 ER 型号）。 4.本体精度≤0.002mm 5.动平衡常见G2.5，30000rpm。 |
tips ■筒夹有无裂纹、变形、磨损；螺母螺纹与锥面完好； ■刀柄锥面无磕碰、拉伤。 ■不混用不同品牌 / 精度的 ER 组件，刀具插入筒夹到底 ■保证夹持长度保证切削液通畅，及时清理，定期检查 |
| 产品特点 通用性强：一把刀柄可配多规格筒夹，覆盖多种刀具直径。 装夹快捷：螺母旋紧即可，换刀效率高。 性价比高：结构简单、成本低，适合批量与通用加工。 适用广：钻、铣、铰、攻丝、雕刻等多场景。 高速适配：动平衡处理后可满足中高速切削。 兼顾粗加工与精加工，适配碳钢、不锈钢、铜铝、模具钢等多种材料加工。 适配各类普通加工中心、精雕机、铣床，覆盖模具、3C、五金、汽车零部件等多个行业。 |
适用于钻孔、铣削、雕刻加工
动平衡G2.5 30000rpm
高速精雕机CNC数控刀柄 ISO平衡刀柄 高精度动平衡刀柄

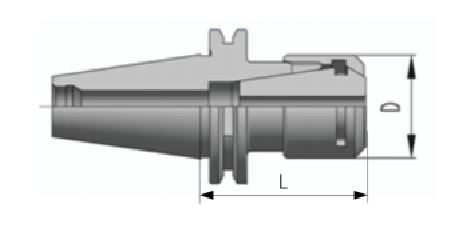

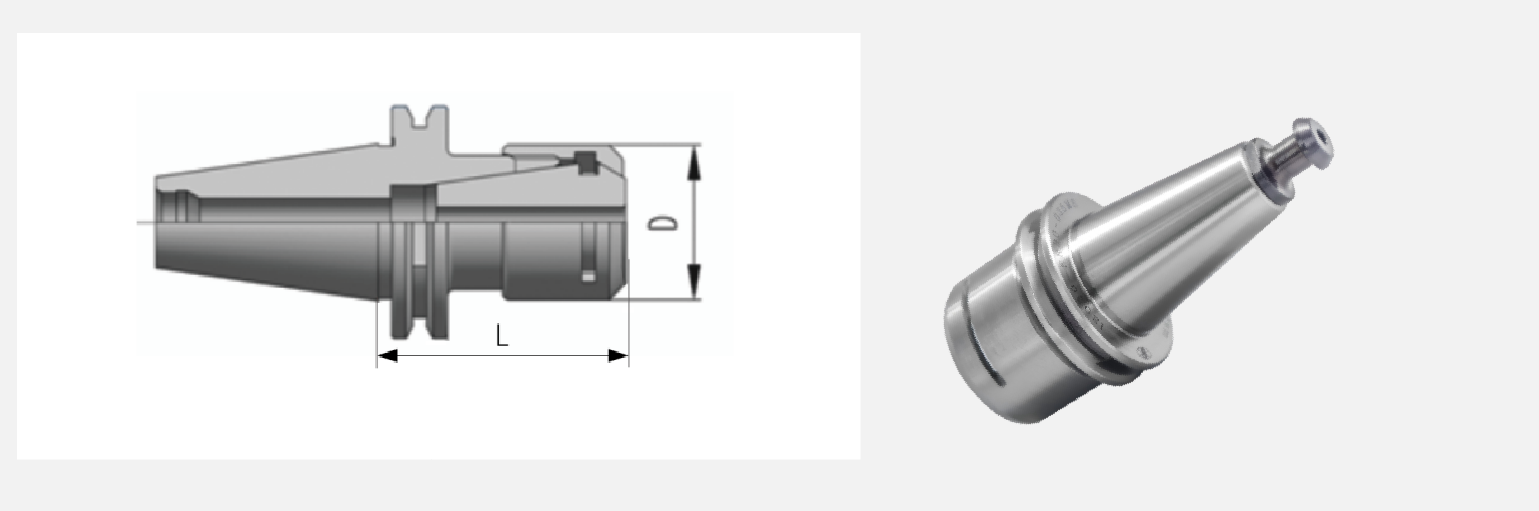

规格 Spec. | 夹持范围d [mm] | D [mm] | L [mm] | 筒夹 [collet] | 螺帽 [nut] | |
|---|---|---|---|---|---|---|

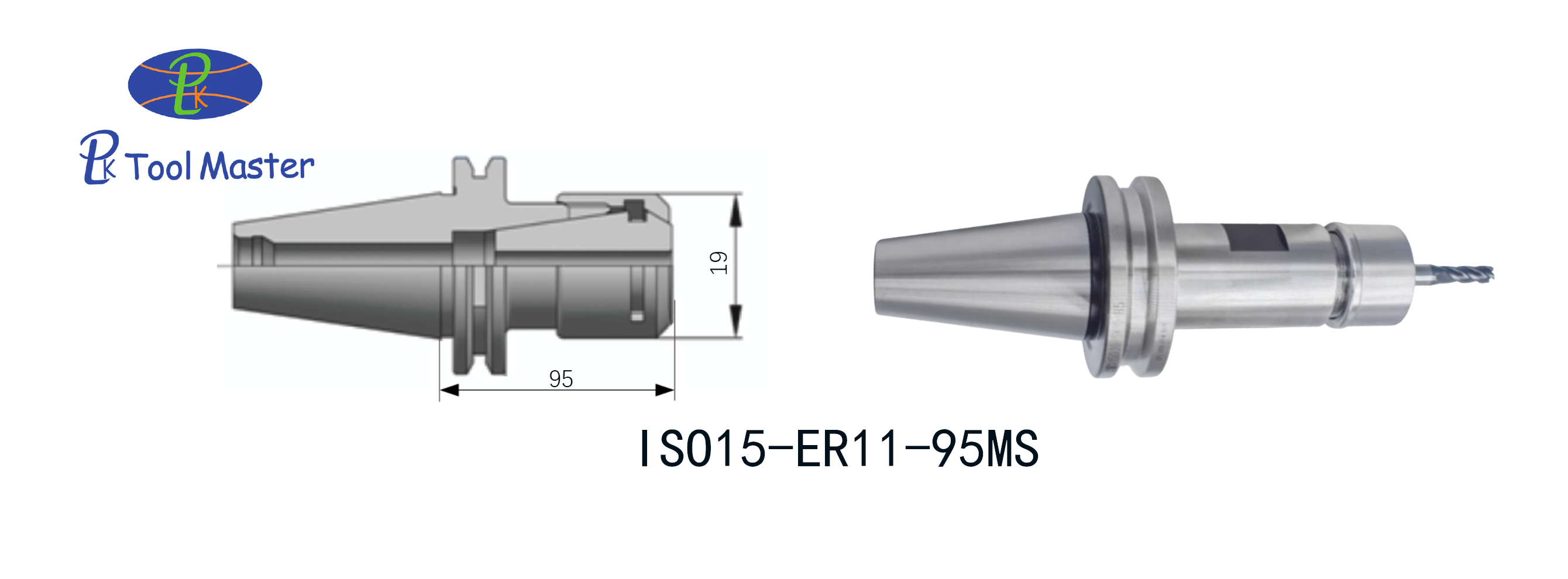

| ISO15 | -ER11-95MS | 1-7 | 19 | 95 | ER11 | ER11-A |
| -ER11-35MS | 1-7 | 19 | 35 | ER11 | ER11-A | |
规格 Spec. | 夹持范围d [mm] | D [mm] | L [mm] | 筒夹 [collet] | 螺帽 [nut] | |
|---|---|---|---|---|---|---|

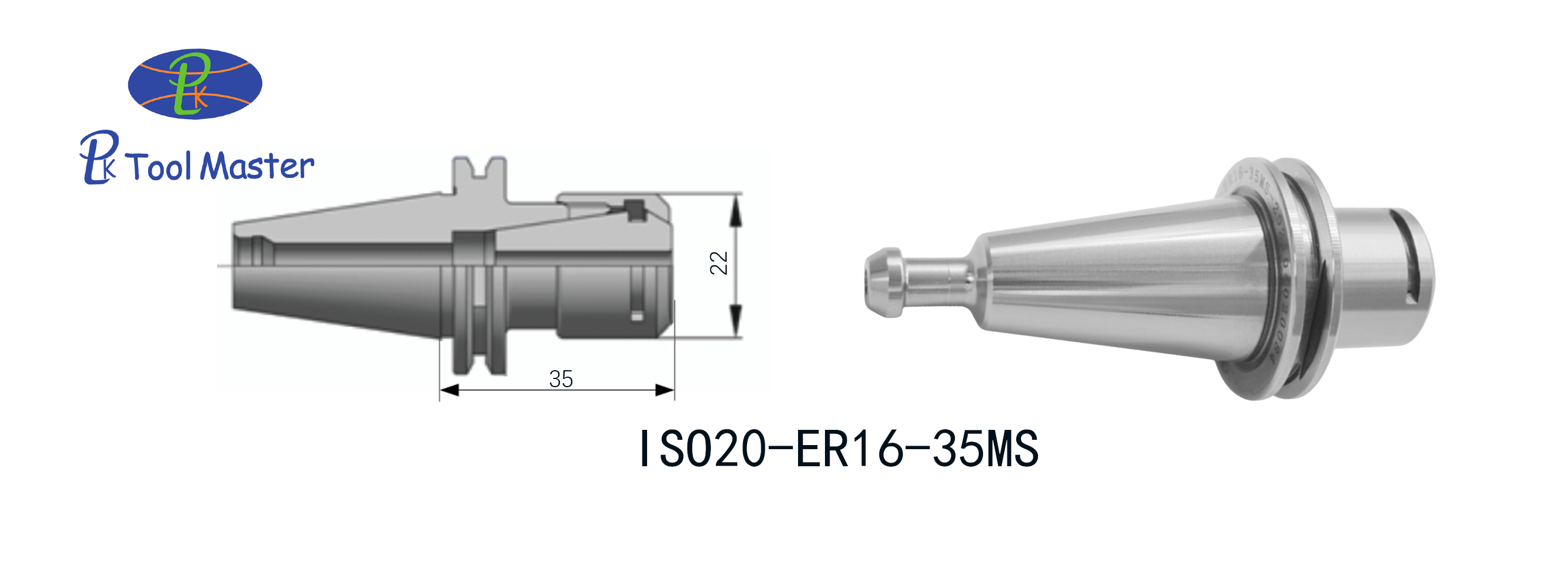

| ISO20 | -ER16-35MS | 1-10 | 22 | 35 | ER16 | ER16-ISO |
| -ER16-40MS | 1-10 | 22 | 40 | ER16 | ER16-ISO | |
| -ER20-35MS | 1-13 | 28 | 35 | ER20 | ER20-ISO | |
规格 Spec. | 夹持范围d [mm] | D [mm] | L [mm】 | 筒夹 [collet] | 螺帽 [nut] | |
|---|---|---|---|---|---|---|
| ISO25 | -ER16-35MS | 1-10 | 22 | 35 | ER16 | ER16-ISO |
| -ER20-35MS | 1-10 | 28 | 35 | ER20 | ER20-ISO | |
| -ER20-75MS | 1-13 | 28 | 75 | ER20 | ER20-M | |
规格 Spec. | 夹持范围d [mm] | D [mm] | L [mm】 | 筒夹 [collet】 | 螺帽 [nut] | |
|---|---|---|---|---|---|---|
| ISO30 | -ER25-60MS | 2-16 | 42 | 60 | ER25 | ER25-UM |
| -ER32-60MS | 3-20 | 50 | 60 | ER32 | ER32-UM | |
| -ER32-80MS | 3-20 | 50 | 80 | ER32 | ER32-UM | |
