  • SK精密筒夹

  • SK精密筒夹

    1.偏摆精度:5μ以下(延伸4D长度处）。
    2.可夹持钻头、铣刀、铰刀。
    3.所夹持刀具柄径公差限定h7以内。

    • 0.00
      0.00
    • 型号：
商品描述

1.偏摆精度:5μ以下(延伸4D长度处）。
2.可夹持钻头、铣刀、铰刀。
3.所夹持刀具柄径公差限定h7以内。

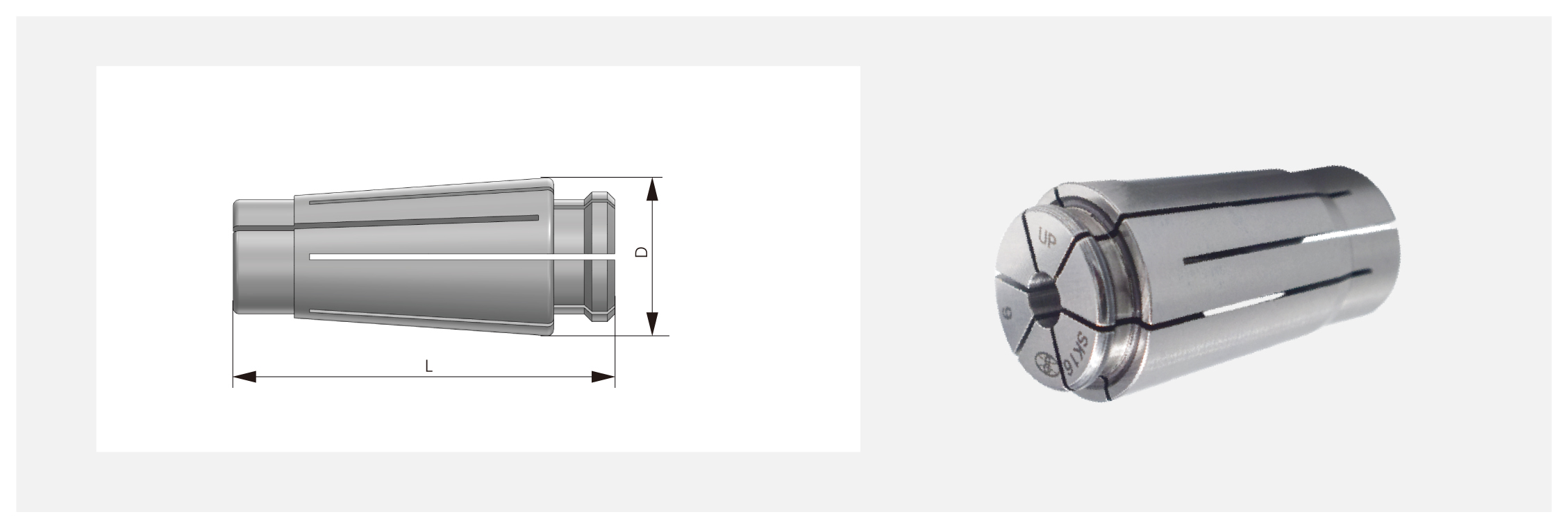

SK精密筒夹

核心性能

1.SK 筒夹是专为高速、高精度数控加工设计的弹簧筒夹

2.采用 4°锥面设计的高速款

3.表面粗糙度达 Ra0.4

4.重复装夹精度≤0.005 mm（AA 级，4D 长度处）


tips

■安装前彻底检查筒夹，严禁铁屑、油污残留；

■检查筒夹有无裂纹、弹性槽崩口、螺纹滑牙；

■刀具直柄需无磕碰、锈蚀，直径与筒夹规格匹配。

■定期用百分表检测 4D 处的径向跳动

■定期用专用清洁剂清洗筒夹，干燥后涂抹少量专用润滑脂


产品特点

配合专用 SK 刀柄与全圆螺帽使用；

嵌入深、夹持力强、同心度显著提升；

内孔、外锥面多次精密研磨

通过螺母轴向收紧使筒夹弹性收缩，实现对刀具直柄的高精度夹紧。

配合 BT-GSK、ISO-GSK 高速刀柄使用

● 特点
偏摆精度:5μ以下(延伸4D长度处）
可夹持钻头、铣刀、铰刀
所夹持刀具柄径公差限定h7以内
孔径3mm以下弹性收缩0.25mm
孔径3mm以上弹性收缩0.5mm
高精度数控夹头  高速刀柄筒夹 弹簧筒夹 弹性嗦咀

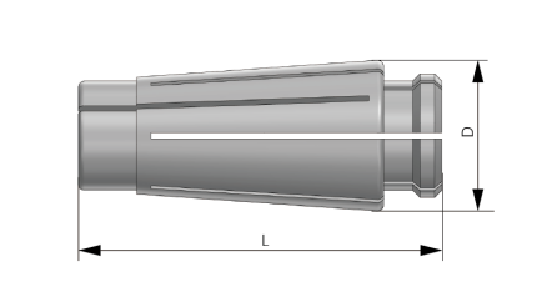

规格
Spec.		夹持范围d
[mm]

D

[mm]

L

[mm]

SK062-610.55 25
SK102-1015.60 30
SK133-1320.00 39

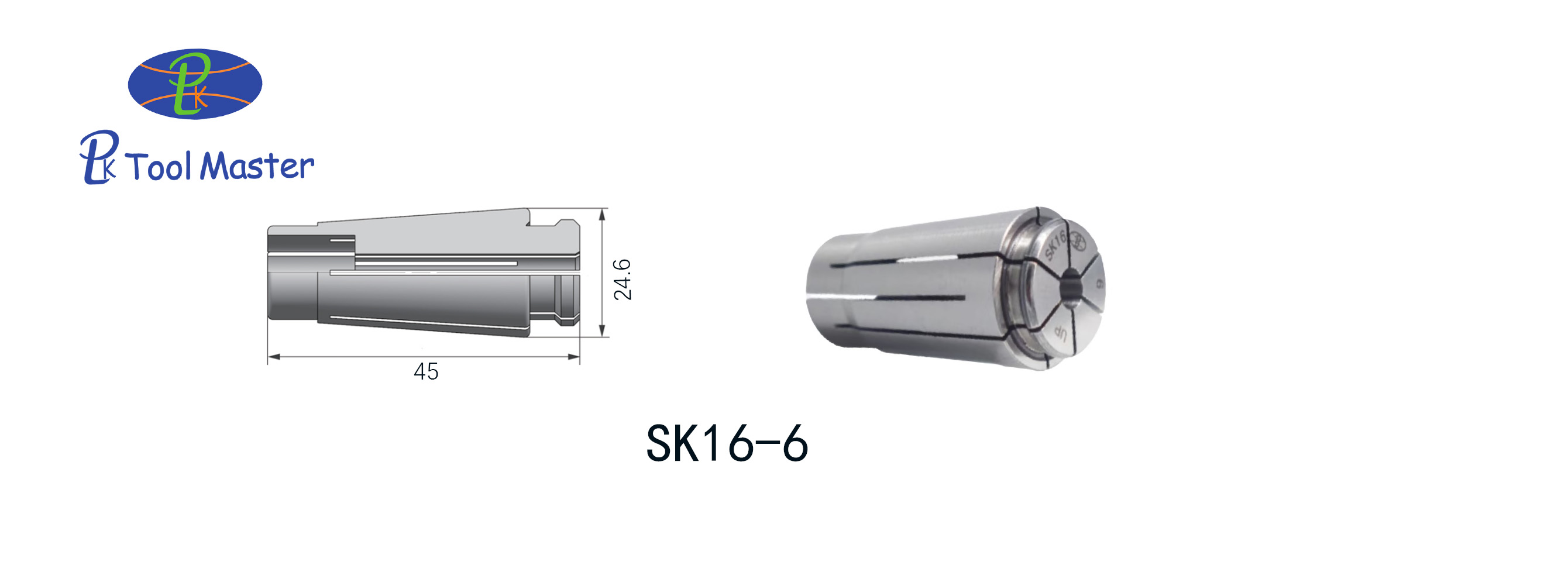

SK163-1624.60 45
SK204-2029.00 54
SK256-2535.60 57
