BBT/CR 烧结式热胀刀杆（常用型）

1.整支通孔，利于出水及抗震
2.动平衡：G2.5 36000rpm
3.回转精度＜0.003 在加持直径处测得
- 0.00

  0.00
- 型号：

商品描述

1.整支通孔，利于出水及抗震
2.动平衡：G2.5 36000rpm

3.回转精度＜0.003 在加持直径处测得

BBT/CR 烧结式热胀刀杆（常用型）

核心性能
1.回转精度:≤0.003mm
2.锥度标准:7:24 (DIN 69882)
3.动平衡等级:G2.5 @ 36,000rpm
4.硬度:56-58 HRC
5.接口：双面接触
6.整支通孔，利于出水和抗震

tips

■搭配热缩机使用
■使用时确认机床主轴接口与刀柄相匹配
■注意清洁与保养及时涂抹防锈油，妥善存放

产品特点

1.全精加工表面，质量可靠
2.热缩夹持技术，跳动误差降低40%
3.夹持力是普通刀柄的两到三倍
4.双面拘束，保证主轴的连接刚性
5.能有效控制加工过程中的震动，提高加工精度
6.采用无螺帽设计，前端直径可以做到最小化，有效防止干涉
7.端面出水孔有利于冷却刀具，延长使用寿命
8.特殊材料工艺加工处理，使用寿命更长

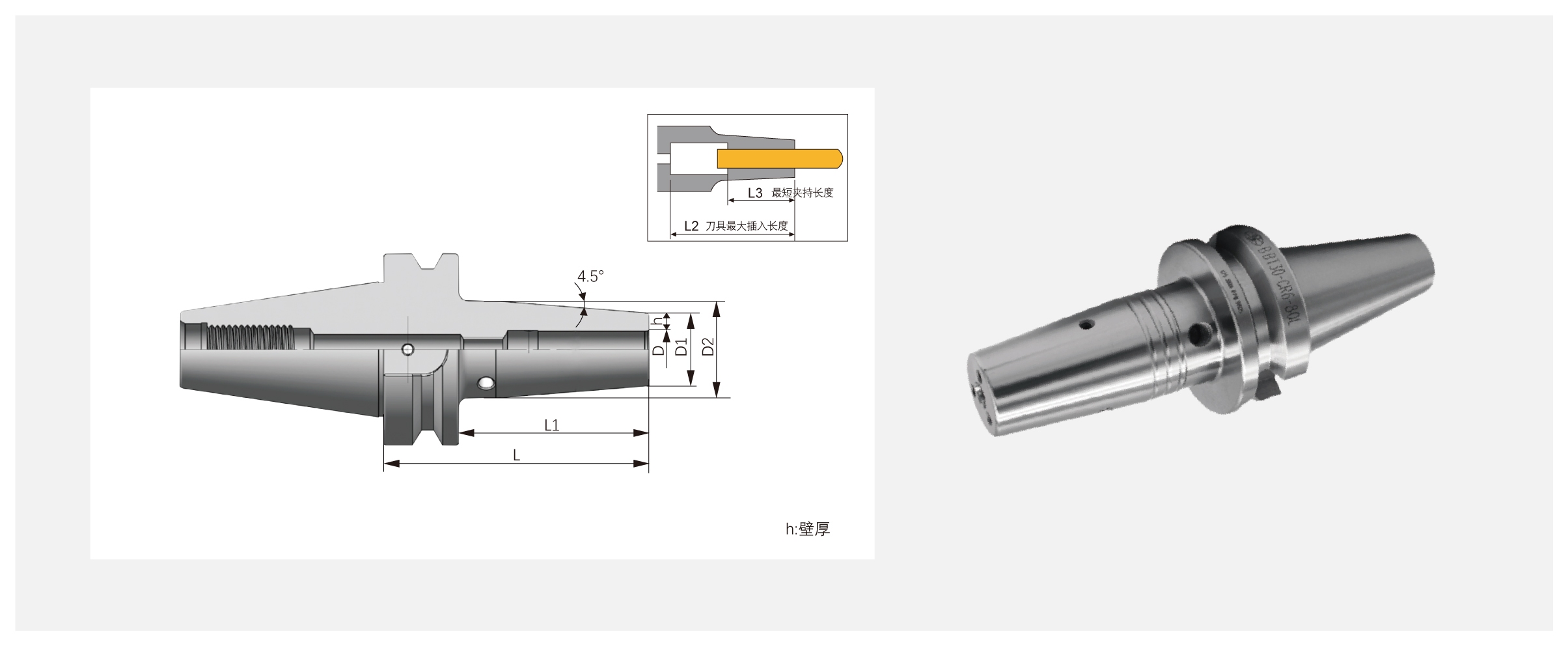

规格 Spec.		D [mm]	D1 [mm]	D 2 [mm]	h [mm]	L [mm]	L1 [mm]	L2 [mm]	L3 [mm]

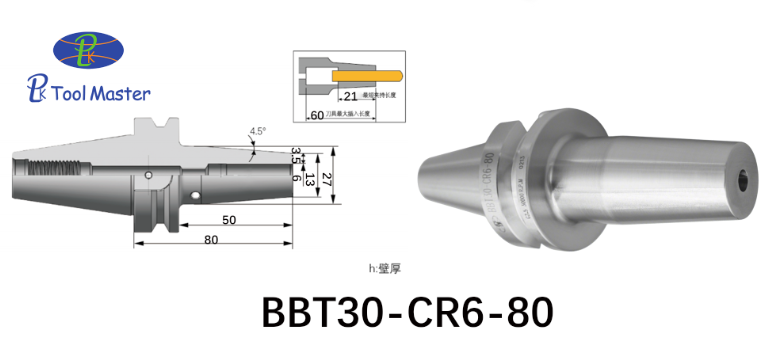

BBT30	-CR6-80RA	6	21	27	7.5	80	59	36	26
	-CR8-80RA	8	21	27	6.5	80	59	36	26
	CR10-80RA	10	24	32	7	80	59	42	32
	-CR12-80RA	12	24	32	6	80	59	47	37
	-CR14-80RA	14	27	34	6.5	80	59	47	37
	-CR16-80RA	16	27	34	5.5	80	59	50	40
	-CR18-80RA	18	33	42	7.5	80	59	50	40

规格 Spec.		D [mm]	D1 [mm]	D 2 [mml	h [mml	L [mm]	L1 [mm]	L2 [mm]	L3 [mm]
BBT40	-CR6-90RA	6	21	27	7.5	90	64	36	26
	-CR7-90RA	7	21	27	7	90	64	36	26

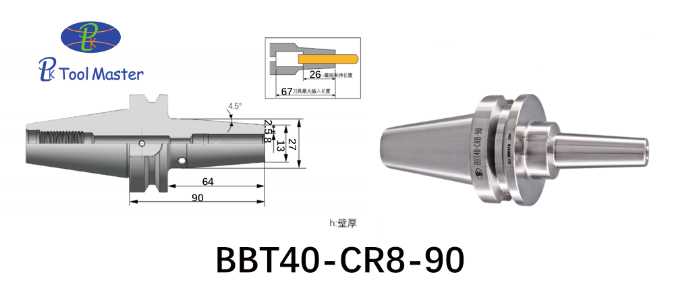

	-CR8-90RA	8	21	27	6.5	90	64	36	32

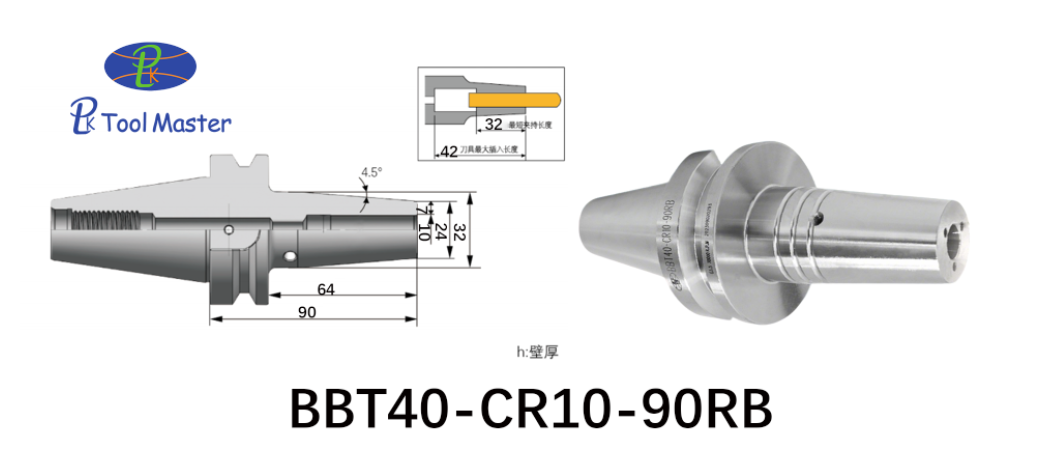

	-CR10-90RA	10	24	32	7	90	64	42	32
	-CR12-90RA	12	24	32	6	90	64	47	37
	-CR14-90RA	14	27	34	6.5	90	64	47	37
	-CR16-90RA	16	27	34	5.5	90	64	50	40
	-CR18-90RA	18	33	42	7.5	90	64	50	40
	-CR20-90RA	20	33	42	6.5	90	64	52	42
	-CR25-90RA	25	44	53	9.5	90	64	58	48
