  • HSK/CR E型烧结刀柄（端面出水款）

  • HSK/CR E型烧结刀柄（端面出水款）

    ■端面出水型：RB
    ■回转精度＜0.003，在夹持直径4D处测得
    ■动平衡：G2.5  36000rpm


    • 0.00
      0.00
    • 型号：
商品描述

■端面出水型：RB
■回转精度＜0.003，在夹持直径4D处测得
■动平衡：G2.5  36000rpm



HSK/CR E型烧结刀柄（端面出水款）

核心性能

1.回转精度:≤0.003mm

2.锥度标准:1:10 空心短锥(DIN 69893)

3.动平衡等级:G2.5 @ 36,000rpm

4.硬度:56-58 HRC

5.内冷系统

6.可选配置:动平衡调节孔



tips

■搭配热缩机使用

■使用时确认机床主轴接口与刀柄相匹配

■注意清洁与保养及时涂抹防锈油，妥善存放



产品特点

全精加工表面，质量可靠

热缩夹持技术，跳动误差降低40%

E型无传动键槽，依靠摩檫力传扭，适合超高转速、轻切削加工

端面出水孔有利于刀具散热，提高刀具使用寿命







双面贴合热胀式刀柄  高精度热缩刀杆  数控CNC加工端面出水刀杆

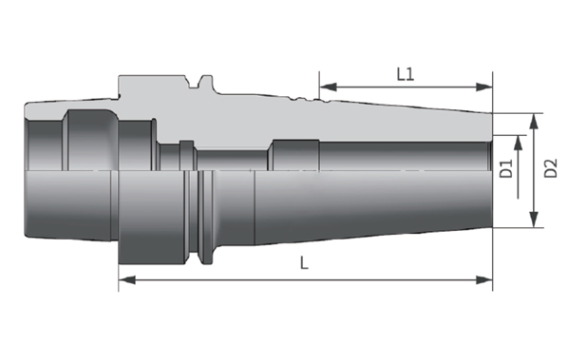

规格
Spec.		   D
   [mm]		D1
[mm]		D2
[mm]		h
[mm]		L
[mm]		   L1
   [mm]		L2
[mm]		   L3
   [mm]
HSK40E-CR6-60RB   6 21 27 7.5 60    40 36    26
-CR6-80RB   6 21 27 7.5 80    60 36    26
-CR8-60RB   8 21 27 6.5 60    40 36    26
-CR8-80RB   8 21 27 6.5 80    60 36    26
-CR10-60RB   10 24 32 7 60    40 42    32
-CR10-80RB   10 24 32 7 80    60 42    32
-CR12-60RB   12 24 32 6 60    40 47    37
-CR12-90RB   12 24 32 6 90    70 47    37
-CR14-60RB   14 27 34 6.5 60    40 47    37
-CR14-90RB   14 27 34 6.5 90    70 47    37
-CR16-90RB   16 27 34 5.5 90    70 50    40





规格
Spec.		   D
   [mm]		D1
[mm]		D2
[mm]		h
[mm]		L
[mm]		   L1
   [mm]		L2
[mm]		   L3
   [mm]
HSK50E-CR6-80RB   6 21 27 7.5 80    54 36    26
-CR8-80RB   8 21 27 6.5 80    54 36    26
-CR10-80RB   10 24 32 7 80    54 42    32
-CR10-130RB   10 24 32 7 130    104 42    32
-CR12-80RB   12 24 32 6 80    54 47    37
-CR12-90RB   12 24 32 6 90    64 47    37
-CR14-90RB   14 27 34 6.5 90    64 47    37
-CR14-130RB   14 27 34 6.5 130    104 47    37
-CR16-95RB   16 27 34 5.5 95    69 50    40



产品展示
