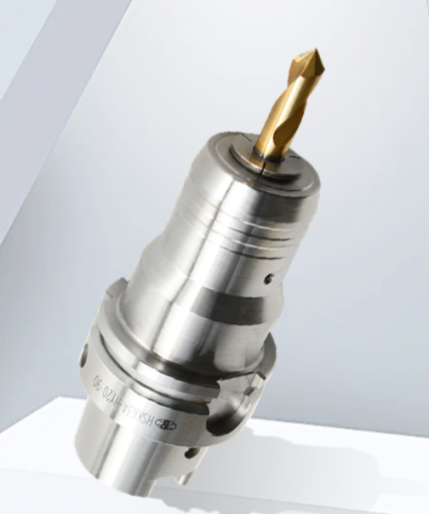

HSK/HY型液压刀柄
    发布时间: 2024-02-21 17:12

■可以配合筒夹夹持，实现更灵活的夹持范围
■回转精度＜0.003，在2.5×D处测得
■可以自动换刀

HSK/HY型液压刀柄

HSK/HY型液压刀柄

核心性能

1.回转精度：≤0.003mm（4 倍刀具直径处）

2.重复定位精度：≤0.002mm

3.动平衡等级：G2.5，最高转速30,000 RPM

4.减震性能：液压油腔提供阻尼，大幅降低切削振动

5.扭矩传递：高夹持力，可稳定传递大扭矩

6.夹持范围：常用φ6–φ32mm

7.接口类型：HSK-A（自动换刀）、HSK-E（高速精雕）、HSK-F





tips

■装刀前清洁刀具柄部、刀柄内孔，无铁屑、油污

■加压螺栓按规定扭矩拧紧（如 M5 用 5–6N・m）

■定期检查油腔密封性，漏油立即更换密封圈

■避免撞击、摔落，防止内部油腔损坏


产品特点

超高精度：跳动≤3μm，适合镜面铣、精密铰孔、小孔加工

强减震：液压阻尼抑制振动，提升表面光洁度、延长刀具寿命

装夹便捷：单颗螺栓操作，无需热胀冷缩、无需专用设备

高速稳定：HSK 双面定位 + 动平衡，高速加工不甩刀、不松动

通用性强：可直接夹持h6 公差直柄刀，也可配筒夹扩展范围

中心出水：支持内冷，深孔钻、深沟铣排屑更顺畅


可以配合筒夹夹持，实现更灵活的夹持范围，回转精度＜0.003，在2.5×D处测得，用于自动换刀



规格
Spec.		筒夹
[collet]		D
[mm]		   D1
   [mml		D2
[mm]		  L
  [mm]		L1
[mm]		L2
[mm]		L3
[mm]
HSK40A-HY4-80--4    25 46   80 25 24 29
-HY6-90--6    26 46   90 30 29 34
-HY7-90--7    28 46   90 30 29 34
-HY8-90--8    28 46   90 30 29 34
-HY9-105--9    30 52   105 44 40 50
-HY10-105--10    30 52   105 44 40 50
-HY11-105--11    32 52   105 45 40 50
-HY12-105HY12(3-8)12    32 52   105 45 40 50
-HY16-105HY16(3-12)16    38 52   105 46 40 50
-HY18-105--18    40 52   105 48 40 50
-HY20-105HY20(3-16)20    42 52   105 49 40 50
-HY25-120HY25(6-20)25    52 59   120 59 50 60



规格
Spec.		筒夹
[collet]		D
[mm]		   D1
   [mml		D2
[mm]		  L
  [mm]		L1
[mm]		L2
[mm]		L3
[mm]
HSK50A-HY4-85--4    25 46   85 25 24 29
-HY6-90--6    26 46   90 30 29 34
-HY7-90--7    28 46   90 30 29 34
-HY8-90--8    28 46   90 30 29 34
-HY9-105--9    30 52   105 44 40 50
-HY10-105--10    30 52   105 44 40 50
-HY11-105--11    32 52   105 45 40 50
-HY12-105HY12(3-8)12    32 52   105 45 40 50
-HY16-105HY16(3-12)16    38 52   105 46 40 50
-HY18-105--18    40 52   105 48 40 50
-HY20-105HY20(3-16)20    42 52   105 49 40 50
-HY25-135HY25(6-20)25    52 59   135 59 50 60



     规 格
   Spec.		筒夹
[collet]		  D
  [mm]		   D1
   [mm]		   D2
   [mm]		  L
  [mm]		   L1
   [mm]		   L2
   [mm]		L3
[mm]
HSK63A-HY4-70--   4    24    50   70    25    24 29
-HY6-75--   6    26    50   75    41    34 29
 -HY8-75--   8    28    50   75    41    34 29
-HY10-90--   10    30    52   90    44    45 40
-HY10-120--   10    30    52   120    64    70 40
-HY12-90HY12(3-8)   12    32    52   90    45    40 50
-HY12-120HY12(3-8)   12    32    52   120    65    40 70
-HY16-90HY16(3-12)   16    38    52   90    46    40 50
-HY16-120HY16(3-12)   16    38    52   120    66    40 70
-HY18-90--   18    40    52   90    48    40 50
-HY20-90HY20(3-16)   20    42    52   90    49    40 50
-HY20-120HY20(3-16)   20    42    52   120    69    40 70
-HY25-135HY25(3-20)   25    52    59   135    59    50 60
-HY25-150HY25(3-20)   25    52    59   150    79    50 80
-HY32-135HY32(6-25)   32    62    85   135    88    65 80
-HY32-150HY32(6-25   32    62    85   150    108    65 80


     规 格
   Spec.		筒夹
[collet]		  D
  [mm]		   D1
   [mm]		   D2
   [mm]		  L
  [mm]		   L1
   [mm]		   L2
   [mm]		L3
[mm]
HSK100A-HY6-90--   6    26    50   90    30    29 34
-HY8-90--   8    28    50   90    30    29 50
-HY10-105--   10    30    52   105    44    40 50
-HY10-135--   10    30    52   135    64    40 70
-HY12-105HY12(3-8)   12    32    52   105    45    40 50
-HY12-135HY12(3-8)   12    32    52   135    65    40 70
-HY16-105HY16(3-12)   16    38    52   105    46    40 50
-HY16-135HY16(3-12)   16    38    52   135    66    40 70
-HY18-105--   18    40    52   105    48    40 50
-HY20-105HY20(3-16)   20    42    52   105    49    40 50
-HY20-135HY20(3-16)   20    42    52   135    69    40 70
-HY25-120HY25(3-20)   25    52    62   120    59    50 64
-HY32-135HY32(6-25)   32    62    62   135    106    65 80
