BT/ER 高精度刀杆

发布时间: 2017-12-04 15:21

1. 精密动平衡G2.5 20000rpm。
2.钻孔、铰孔、铣削加工时，可达到最好精度。
3.经济实用型

BT/ER高精度刀柄

核心性能

1.适配ER全系列弹性筒夹，夹持范围广（φ0.5-φ32mm）

2.整体精磨工艺，锥面（7:24）高精度配合

3.本体精度≤0.002mm，重复装夹精度高

4.通过螺母锁紧ER筒夹，实现快速装夹与拆卸

5.结构紧凑，抗振性良好

6.动平衡G2.5 20000rpm

tips

■妥善包装，存放于干燥、清洁的环境中

■专用工具清除表面，避免长期浸泡导致锈蚀

■定期检查ER筒夹的弹性和夹持面磨损情况，及时保养

产品特点

通用性极强，可夹持铣刀、钻头、铰刀等多种直柄刀具，无需更换刀柄，降低使用成本。

精度稳定，跳动达标，，满足常规精密加工、批量加工需求。

装夹便捷，操作简单，无需专用工具，适配批量生产，提升加工效率

刚性适中，适配广泛，性价比高，应用广泛

兼顾粗加工与精加工，适配碳钢、不锈钢、铜铝、模具钢等多种材料加工。

适配各类普通加工中心、精雕机、铣床，覆盖模具、3C、五金、汽车零部件等多个行业。

精密动平衡G2.5 20000rpm
钻孔、铰孔、铣削加工时，可达到最好精度
经济实用型

BT数控刀柄 CNC加工中心动平衡刀杆 ER高精度刀柄

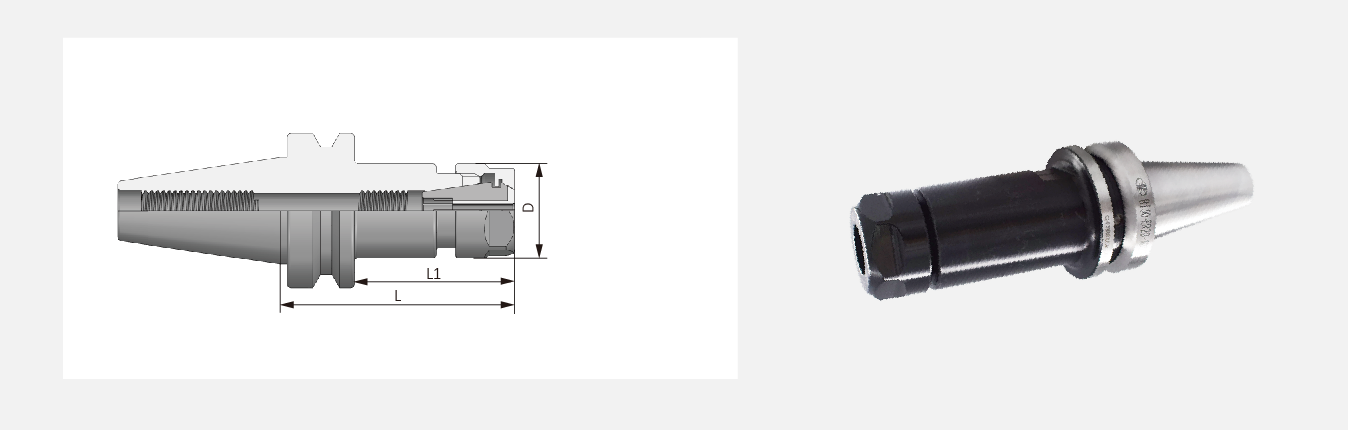

规格 Spec.		筒夹 [collet]	D [mm]	L [mm]	L1 [mm]
BT30	-ER8M-105	ER8	12	105	83
	-ER11M-70	ER11	16	70	48
	-ER11A-70	ER11	19	70	48
	-ER11A-100	ER11	19	100	78
	-ER16-40	ER16	28	40	18
	-ER16-60	ER16	28	60	38
	-ER16-70	ER16	28	70	48
	-ER16-80	ER16	28	80	58
	-ER16-100	ER16	28	100	78
	-ER16-120	ER16	28	120	98
	-ER16-150	ER16‍	28	150	128
	-ER20-60	ER20	28	60	38
	-ER20-70	ER20	34	70	48
	-ER20-80	ER20	34	80	58
	-ER20-100	ER20	34	100	78
	-ER20-120‍	ER20	34	120	98
	-ER20-135	ER20	34	135	113
	-ER20-150	ER20	34	150	128
	-ER25-70	ER25	42	70	48
	-ER25-100	ER25	42	100	78
	-ER25-135	ER25	42	135	113
	-ER25-150‍	ER25	42	150	128
	-ER32-60	ER32	50	60	68
	-ER32-70	ER32	50	70	48
	-ER32-100	ER32	50	100	78
	-ER32-110	ER32	50	110	88
	-ER32-150	ER32	50	150	128
	-ER40-80	ER40	63	80	58
	-ER40-100	ER40	63	100	78

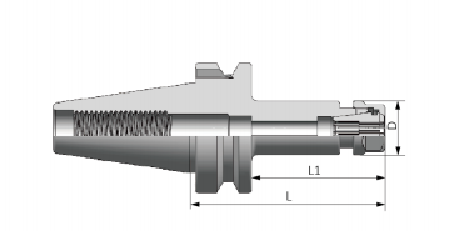

规格 Spec.		筒夹 [collet]	D [mm]	L [mm]	L1 [mm]
BT40	-ER11A-120	ER11	19	120	93
	-ER11A-120	ER11	19	150	123
	-ER11M-120	ER11	16	100	73
	-ER11M-120	ER11	16	120	93
	-ER11M-120	ER11	16	150	123
	-ER16-70	ER16	28	70	43
	-ER16-100	ER16	28	100	73
	-ER16-120	ER16	28	120	93
	-ER16-150	ER16	28	150	123
	-ER16-200	ER16	28	200	173
	-ER16-250	ER16	28	250	223
	-ER20-70	ER20	34	70	43
	-ER20-100	ER20	34	100	73
	-ER20-135	ER20	34	135	108
	-ER20-150	ER20	34	150	123
	-ER20-200‍	ER20	34	200	173
	-ER25-70	ER25	42	70	43
	-ER25-100	ER25	42	100	73
	-ER25-125	ER25	42	125	98
	-ER25-150	ER25	42	150	123
	-ER25-200‍	ER25	42	200	173
	-ER32-70	ER32	50	70	43
	-ER32-100	ER32	50	100	73
	-ER32-150	ER32	50	150	123
	-ER32-200	ER32	50	200	173
	-ER32-300	ER32	50	300	273
	-ER40-70	ER40	63	70	43
	-ER40-100	ER40	63	100	73
	-ER40-150	ER40	63	150	123

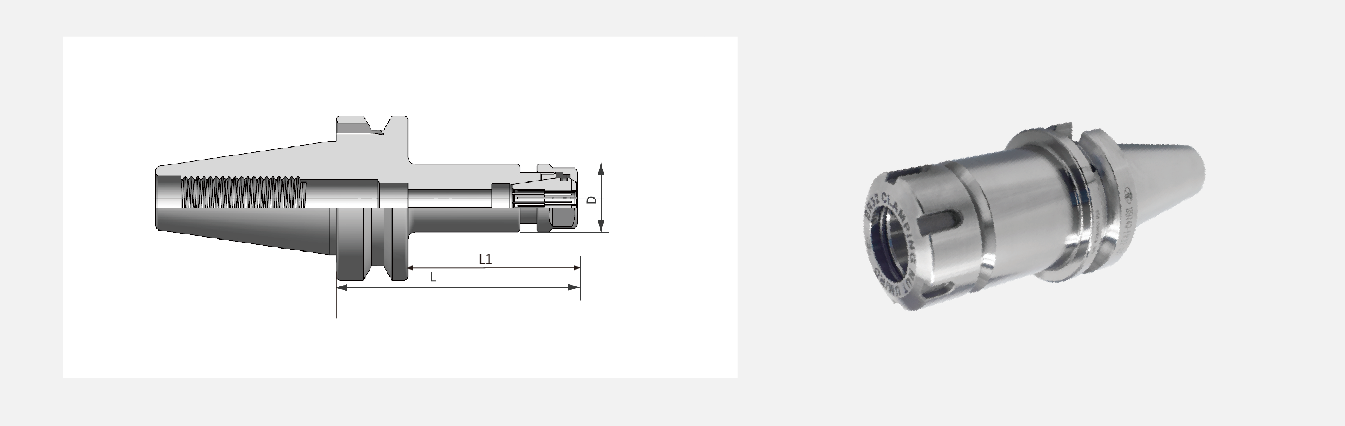

规格 Spec.		筒夹 [collet]	D [mm]	L [mm]	L1 [mm]
BT50	-ER16-100	ER16	28	100	62
	-ER16-150	ER16	28	150	112
	-ER16-200	ER16	28	200	162
	-ER20-100	ER20	34	100	62
	-ER20-150	ER20	34	150	112
	-ER20-200	ER20	34	200	162
	-ER20-250	ER20	34	250	212
	-ER20-300	ER20	34	300	262
	-ER25-100	ER25	42	100	62
	-ER25-150	ER25	42	150	112
	-ER25-200	ER25	42	200	162
	-ER25-250	ER25	42	250	212
	-ER25-300	ER25	42	300	262
	-ER32-80	ER32	50	80	42
	-ER32-100	ER32	50	100	62
	-ER32-150	ER32	50	150	112
	-ER32-200	ER32	50	200	162
	-ER32-250	ER32	50	250	212
	-ER32-300	ER32	50	300	262
	-ER32-400	ER32	50	400	362
	-ER32-500	ER32	50	500	462
	-ER40-100	ER40	63	100	62
	-ER40-150	ER40	63	150	112
	-ER40-200	ER40	63	200	162
	-ER40-300	ER40	63	300	262
	-ER40-400	ER40	63	400	362

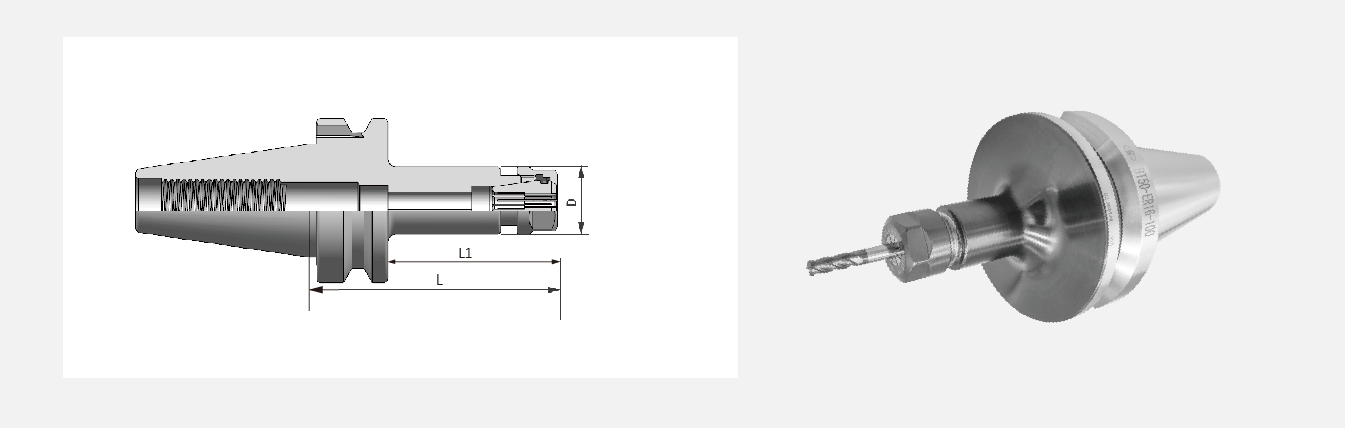

规格 Spec.		筒夹 [collet]	D [mm]	L [mm]	L1 [mm]
BT30 （无间槽）	-ER16-70S	ER16	28	70	48
	-ER16-100S	ER16	28	100	78
	-ER20-60S	ER20	34	60	38
	-ER20-70S	ER20	34	70	48
	-ER20-100S	ER20	34	100	78
	-ER25-60S	ER25	42	60	38
	-ER25-100S	ER25	42	100	78
	-ER32-70S	ER32	50	70	48
	-ER32-100S	ER32	50	100	78
