BBT/CR 烧结式热胀刀杆（常用型）
    发布时间: 2017-12-04 15:21

1.整支通孔，利于出水及抗震
2.动平衡：G2.5 36000rpm

3.回转精度＜0.003 在加持直径处测得

BBT/CR 烧结式热胀刀杆（常用型）

BBT/CR 烧结式热胀刀杆（常用型）

核心性能
1.回转精度:≤0.003mm
2.锥度标准:7:24 (DIN 69882)
3.动平衡等级:G2.5 @ 36,000rpm
4.硬度:56-58 HRC
5.接口：双面接触
6.整支通孔，利于出水和抗震



tips

■搭配热缩机使用
■使用时确认机床主轴接口与刀柄相匹配
■注意清洁与保养及时涂抹防锈油，妥善存放

产品特点

1.全精加工表面，质量可靠
2.热缩夹持技术，跳动误差降低40%
3.夹持力是普通刀柄的两到三倍
4.双面拘束，保证主轴的连接刚性
5.能有效控制加工过程中的震动，提高加工精度
6.采用无螺帽设计，前端直径可以做到最小化，有效防止干涉
7.端面出水孔有利于冷却刀具，延长使用寿命
8.特殊材料工艺加工处理，使用寿命更长

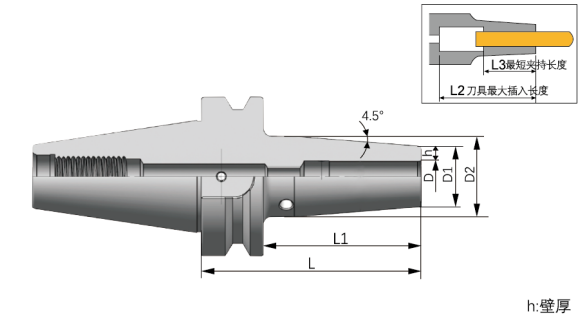

规格
Spec.		D
[mm]		D1
[mm]		D 2
[mm]		h
[mm]		   L
   [mm]		   L1
   [mm]		L2
[mm]		   L3
   [mm]
BBT30-CR6-80RA6 21 27 7.5    80    59 36    26
-CR8-80RA8 21 27 6.5    80    59 36    26
CR10-80RA10 24 32 7    80    59 42    32
-CR12-80RA12 24 32 6    80    59 47    37
-CR14-80RA14 27 34 6.5    80    59 47    37
-CR16-80RA16 27 34 5.5    80    59 50    40
-CR18-80RA18 33 42 7.5    80    59 50    40


规格
Spec.		D
[mm]		D1
[mm]		D 2
[mml		h
[mml		   L
   [mm]		   L1
   [mm]		L2
[mm]		   L3
   [mm]
BBT40-CR6-90RA6 21 27 7.5    90    64 36    26
-CR7-90RA7 21 27 7    90    64 36    26
-CR8-90RA8 21 27 6.5    90    64 36    32
-CR10-90RA10 24 32 7    90    64 42    32
-CR12-90RA12 24 32 6    90    64 47    37
-CR14-90RA14 27 34 6.5    90    64 47    37
-CR16-90RA16 27 34 5.5    90    64 50    40
-CR18-90RA18 33 42 7.5    90    64 50    40
-CR20-90RA20 33 42 6.5    90    64 52    42
-CR25-90RA25 44 53 9.5    90    64 58    48
